12 – ESTIMATION DES CONSTANTES CINÉTIQUES
413
Les auteurs fournissent rarement des graphiques des résidus dans leurs publications, et donc il est important pour un lecteur critique de savoir à quoi ils ressembleraient s'ils étaient présentés. Une grande précision n'est pas essentielle pour cette
application et il s'avère souvent suffisant de retracer un graphique publié sous la
forme d'un graphique des résidus en estimant les coordonnées à l'œil. Plus rapide et
plus simple, nous pouvons mettre en évidence les incertitudes résiduelles dans le
graphique publié en observant la courbe tracée en plaçant l'œil proche du papier.
Cette méthode fonctionne très bien si la ligne tracée est une droite, mais elle peut
aussi être utilisée avec une courbe si la courbure est faible.
80
60
Produit formé (μM)
40
20
0
01234
a - Complexe enzyme-enzyme supposé inactif
80
60
Produit formé (μM)
40
20
0
Temps (min)
Temps (min)
01234
b - Complexe enzyme-enzyme traité comme actif

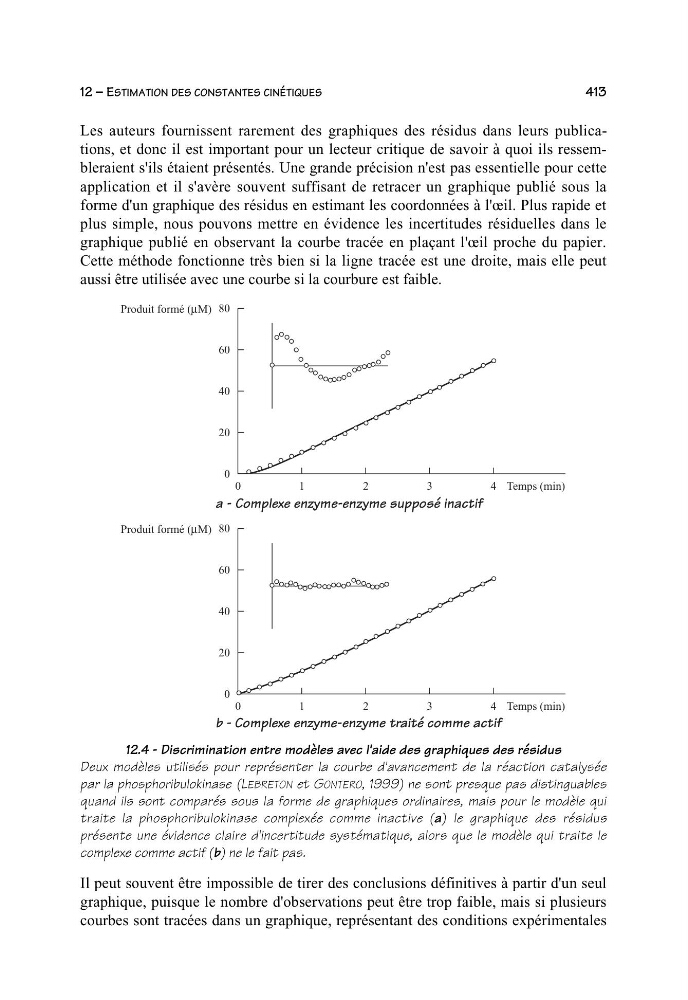

12.4 - Discrimination entre modèles avec l'aide des graphiques des résidus
Deux modèles utilisés pour représenter la courbe d'avancement de la réaction catalysée
par la phosphoribulokinase (LEBRETON et GONTERO, 1999) ne sont presque pas distinguables
quand ils sont comparés sous la forme de graphiques ordinaires, mais pour le modèle qui
traite la phosphoribulokinase complexée comme inactive (a) le graphique des résidus
présente une évidence claire d'incertitude systématique, alors que le modèle qui traite le
complexe comme actif (b) ne le fait pas.
Il peut souvent être impossible de tirer des conclusions définitives à partir d'un seul
graphique, puisque le nombre d'observations peut être trop faible, mais si plusieurs
courbes sont tracées dans un graphique, représentant des conditions expérimentales
