Chapitre V
Simulation du transport sédimentaire
58

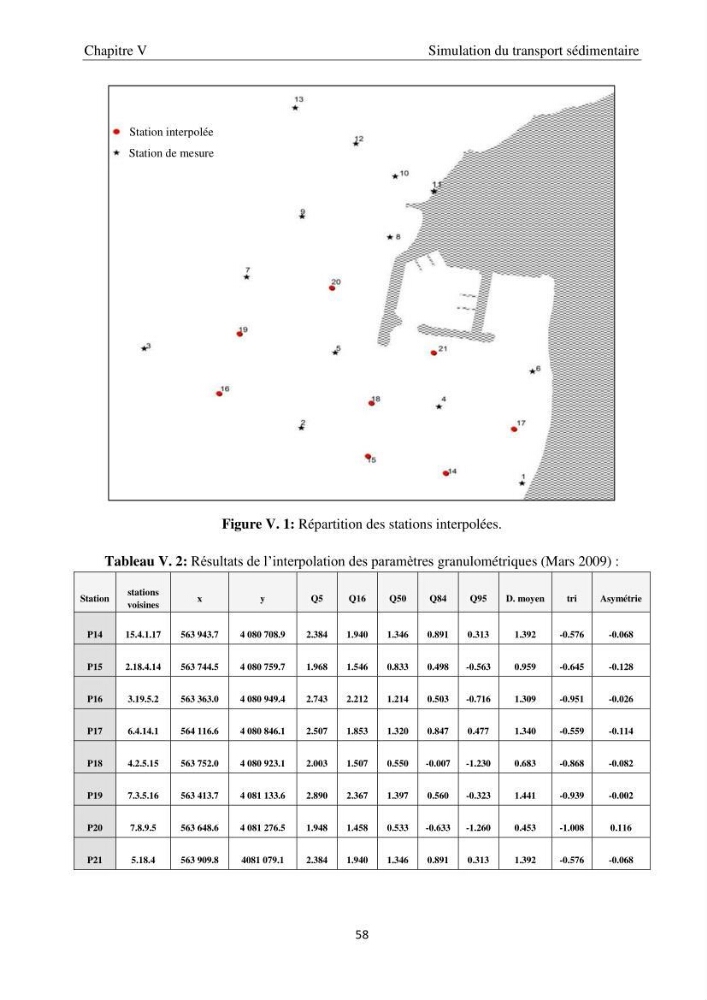

Figure V. 1: Répartition des stations interpolées.
Tableau V. 2: Résultats de l’interpolation des paramètres granulométriques (Mars 2009) :
Station
stations
voisines
x
y
Q5
Q16
Q50
Q84
Q95
D. moyen
tri
Asymétrie
P14
15.4.1.17
563 943.7
4 080 708.9
2.384
1.940
1.346
0.891
0.313
1.392
-0.576
-0.068
P15
2.18.4.14
563 744.5
4 080 759.7
1.968
1.546
0.833
0.498
-0.563
0.959
-0.645
-0.128
P16
3.19.5.2
563 363.0
4 080 949.4
2.743
2.212
1.214
0.503
-0.716
1.309
-0.951
-0.026
P17
6.4.14.1
564 116.6
4 080 846.1
2.507
1.853
1.320
0.847
0.477
1.340
-0.559
-0.114
P18
4.2.5.15
563 752.0
4 080 923.1
2.003
1.507
0.550
-0.007
-1.230
0.683
-0.868
-0.082
P19
7.3.5.16
563 413.7
4 081 133.6
2.890
2.367
1.397
0.560
-0.323
1.441
-0.939
-0.002
P20
7.8.9.5
563 648.6
4 081 276.5
1.948
1.458
0.533
-0.633
-1.260
0.453
-1.008
0.116
P21
5.18.4
563 909.8
4081 079.1
2.384
1.940
1.346
0.891
0.313
1.392
-0.576
-0.068
Station interpolée
Station de mesure
Station interpolée
Station de mesure
