Chapitre 3: matériel et méthodes
43
Les instruments de base pour la spectrométrie d‘absorption atomique component trois
parties principales (Pradyt, 2004 ; Vandegans, 20l3) : Le faisceau lumineux issu de la
source (1) traverse la chambre d‘absorption (2) dans laquelle l‘élément se trouve porté à
l‘état atomique, avant d'être focalisé sur la fente d‘entrée d‘un monochromateur (3) qui
sélectionne un intervalle très étroit de longueurs d‘onde. Le trajet optique se termine sur la
fenêtre d‘entrée du détecteur-amplificateur (4).
La lecture est possible grâce à un ordinateur qui pilote l'ensemble des instruments (Voir
figure III.3).

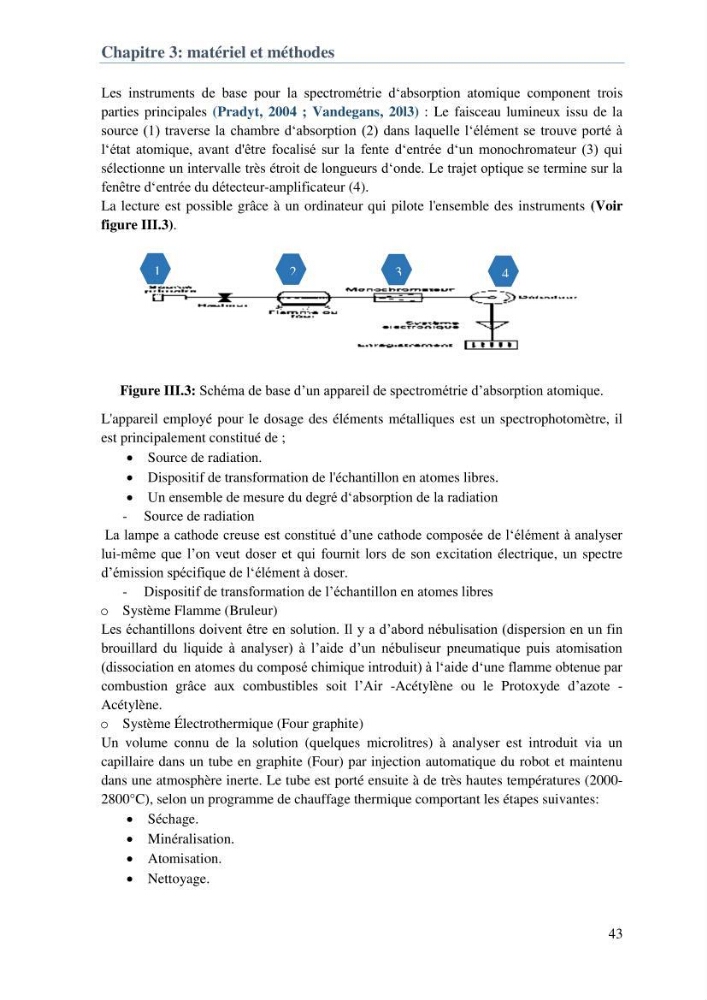

Figure III.3: Schéma de base d’un appareil de spectrométrie d’absorption atomique.
L'appareil employé pour le dosage des éléments métalliques est un spectrophotomètre, il
est principalement constitué de ;
Source de radiation.
Dispositif de transformation de l'échantillon en atomes libres.
Un ensemble de mesure du degré d‘absorption de la radiation
- Source de radiation
La lampe a cathode creuse est constitué d’une cathode composée de l‘élément à analyser
lui-même que l’on veut doser et qui fournit lors de son excitation électrique, un spectre
d’émission spécifique de l‘élément à doser.
- Dispositif de transformation de l’échantillon en atomes libres
o Système Flamme (Bruleur)
Les échantillons doivent être en solution. Il y a d’abord nébulisation (dispersion en un fin
brouillard du liquide à analyser) à l’aide d’un nébuliseur pneumatique puis atomisation
(dissociation en atomes du composé chimique introduit) à l‘aide d‘une flamme obtenue par
combustion grâce aux combustibles soit l’Air -Acétylène ou le Protoxyde d’azote -
Acétylène.
o Système Électrothermique (Four graphite)
Un volume connu de la solution (quelques microlitres) à analyser est introduit via un
capillaire dans un tube en graphite (Four) par injection automatique du robot et maintenu
dans une atmosphère inerte. Le tube est porté ensuite à de très hautes températures (20002800°C), selon un programme de chauffage thermique comportant les étapes suivantes:
Séchage.
Minéralisation.
Atomisation.
Nettoyage.
1
4
3
2
