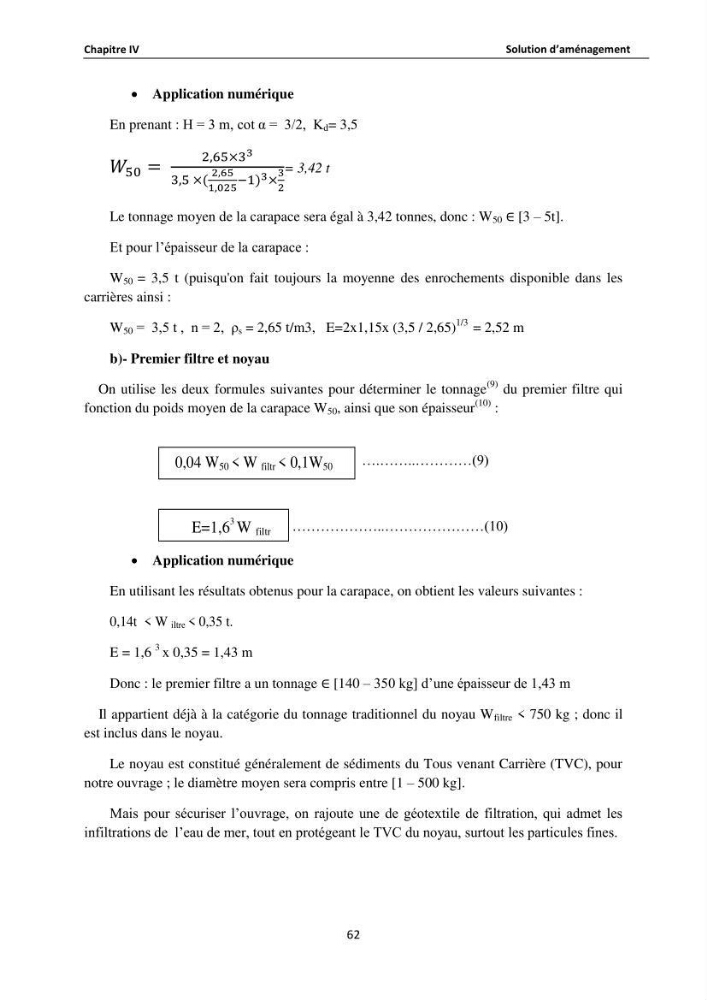

Chapitre IV
Solution d’aménagement
62
 Application numérique
En prenant : H = 3 m, cot α = 3/2, K d = 3,5
(
)
= 3,42 t
Le tonnage moyen de la carapace sera égal à 3,42 tonnes, donc : W 50 ∈ [3 – 5t].
Et pour l’épaisseur de la carapace :
W 50 = 3,5 t (puisqu'on fait toujours la moyenne des enrochements disponible dans les
carrières ainsi :
W 50 = 3,5 t , n = 2, ρ s = 2,65 t/m3, E=2x1,15x (3,5 / 2,65)
1/3 = 2,52 m
b)- Premier filtre et noyau
On utilise les deux formules suivantes pour déterminer le tonnage
(9) du premier filtre qui
fonction du poids moyen de la carapace W 50 , ainsi que son épaisseur
(10) :
….……..…………(9)
………………..…………………(10)
 Application numérique
En utilisant les résultats obtenus pour la carapace, on obtient les valeurs suivantes :
0,14t < W iltre < 0,35 t.
E = 1,6
3 x 0,35 = 1,43 m
Donc : le premier filtre a un tonnage ∈ [140 – 350 kg] d’une épaisseur de 1,43 m
Il appartient déjà à la catégorie du tonnage traditionnel du noyau W filtre < 750 kg ; donc il
est inclus dans le noyau.
Le noyau est constitué généralement de sédiments du Tous venant Carrière (TVC), pour
notre ouvrage ; le diamètre moyen sera compris entre [1 – 500 kg].
Mais pour sécuriser l’ouvrage, on rajoute une de géotextile de filtration, qui admet les
infiltrations de l’eau de mer, tout en protégeant le TVC du noyau, surtout les particules fines.
E=1,6
3 W filtr
0,04 W 50 < W filtr < 0,1W 50
