Chapitre IV
Solution d’aménagement
61

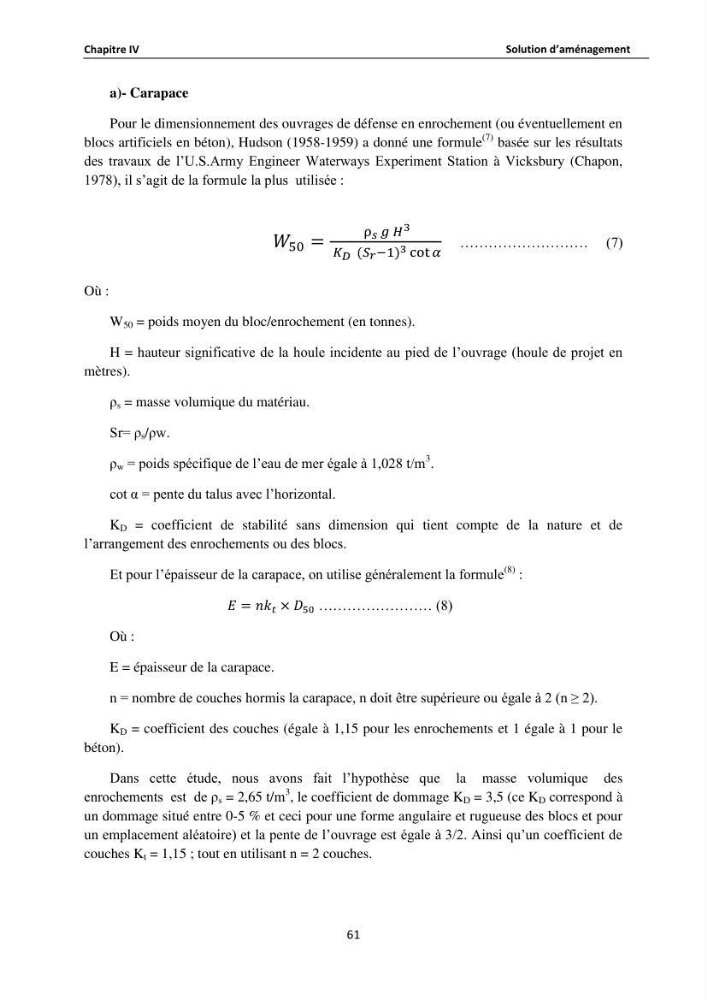

a)- Carapace
Pour le dimensionnement des ouvrages de défense en enrochement (ou éventuellement en
blocs artificiels en béton), Hudson (1958-1959) a donné une formule
(7) basée sur les résultats
des travaux de l’U.S.Army Engineer Waterways Experiment Station à Vicksbury (Chapon,
1978), il s’agit de la formule la plus utilisée :
(
)
……………………… (7)
Où :
W 50 = poids moyen du bloc/enrochement (en tonnes).
H = hauteur significative de la houle incidente au pied de l’ouvrage (houle de projet en
mètres).
ρ s = masse volumique du matériau.
Sr= ρ s /ρw.
ρ w = poids spécifique de l’eau de mer égale à 1,028 t/m
3 .
cot α = pente du talus avec l’horizontal.
K D = coefficient de stabilité sans dimension qui tient compte de la nature et de
l’arrangement des enrochements ou des blocs.
Et pour l’épaisseur de la carapace, on utilise généralement la formule
(8) :
…………………… (8)
Où :
E = épaisseur de la carapace.
n = nombre de couches hormis la carapace, n doit être supérieure ou égale à 2 (n ≥ 2).
K D = coefficient des couches (égale à 1,15 pour les enrochements et 1 égale à 1 pour le
béton).
Dans cette étude, nous avons fait l’hypothèse que la masse volumique des
enrochements est de ρ s = 2,65 t/m
3 , le coefficient de dommage K D = 3,5 (ce K D correspond à
un dommage situé entre 0-5 % et ceci pour une forme angulaire et rugueuse des blocs et pour
un emplacement aléatoire) et la pente de l’ouvrage est égale à 3/2. Ainsi qu’un coefficient de
couches K t = 1,15 ; tout en utilisant n = 2 couches.
