Chapitre IV
Solution d’aménagement
63
c)- Musoir
Le musoir est l’extrémité côté mer à tracé circulaire d’une digue à talus connectée à la
côte ou les deux extrémités d’une digue foraine. Les musoirs sont fortement exposés aux
tempêtes à cause, d’une part, des vagues diffractées et, d’autre part, des franchissements ; il
faut donc y prêter une attention particulière lors du choix de la taille des blocs d’enrochement.
Il doit être plus résistant que la partie courante, puisqu’il est le plus exposé aux houles
frontales, la stabilité du musoir peut être vérifiée par la formule d’Hudson, telle qu’elle est en
changeant la valeur du coefficient de stabilité K D utilisée précédemment par celle de 2,5.
Donc : le premier filtre a un tonnage ∈ [1-300 kg] d’une épaisseur de 0,94 m
Il appartient déjà à la catégorie du tonnage traditionnel du noyau Wfiltre < 750 kg il est
inclus dans le noyau.
Le noyau est constitué généralement de sédiments du Tous venant Carrière (TVC) de
diamètre moyen compris entre [1 – 500 kg].
Afin d’optimiser la protection proposé, deux brise-lames vont être implantés ayant les
mêmes caractéristiques.
Modélisation numérique de l’impact de la troisième variante sur l’hydrodynamique de la
zone.
Direction Nord-Est (20° N)

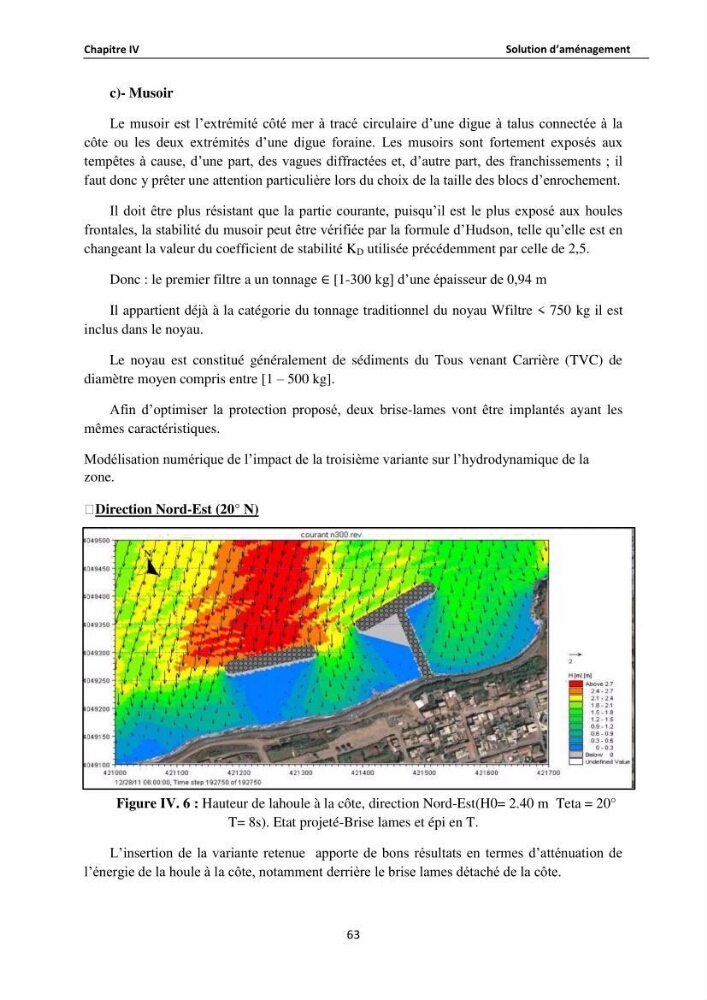

Figure IV. 6 : Hauteur de lahoule à la côte, direction Nord-Est(H0= 2.40 m Teta = 20°
T= 8s). Etat projeté-Brise lames et épi en T.
L’insertion de la variante retenue apporte de bons résultats en termes d’atténuation de
l’énergie de la houle à la côte, notamment derrière le brise lames détaché de la côte.
