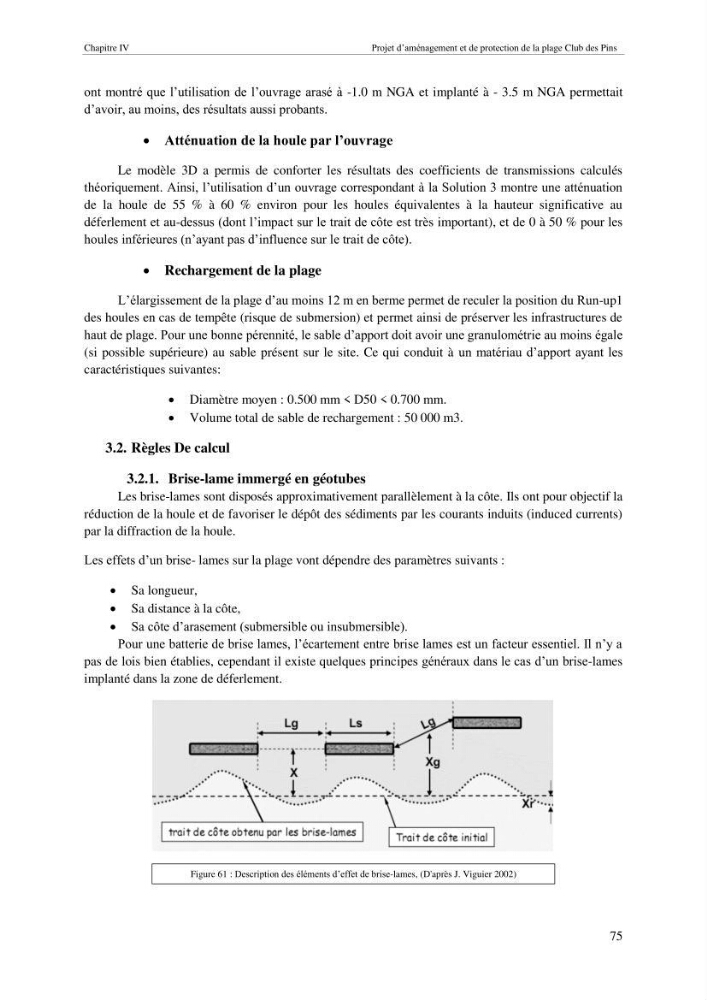

Chapitre IV
Projet d’aménagement et de protection de la plage Club des Pins
75
ont montré que l’utilisation de l’ouvrage arasé à -1.0 m NGA et implanté à - 3.5 m NGA permettait
d’avoir, au moins, des résultats aussi probants.
Atténuation de la houle par l’ouvrage
Le modèle 3D a permis de conforter les résultats des coefficients de transmissions calculés
théoriquement. Ainsi, l’utilisation d’un ouvrage correspondant à la Solution 3 montre une atténuation
de la houle de 55 % à 60 % environ pour les houles équivalentes à la hauteur significative au
déferlement et au-dessus (dont l’impact sur le trait de côte est très important), et de 0 à 50 % pour les
houles inférieures (n’ayant pas d’influence sur le trait de côte).
Rechargement de la plage
L’élargissement de la plage d’au moins 12 m en berme permet de reculer la position du Run-up1
des houles en cas de tempête (risque de submersion) et permet ainsi de préserver les infrastructures de
haut de plage. Pour une bonne pérennité, le sable d’apport doit avoir une granulométrie au moins égale
(si possible supérieure) au sable présent sur le site. Ce qui conduit à un matériau d’apport ayant les
caractéristiques suivantes:
Diamètre moyen : 0.500 mm < D50 < 0.700 mm.
Volume total de sable de rechargement : 50 000 m3.
3.2. Règles De calcul
3.2.1. Brise-lame immergé en géotubes
Les brise-lames sont disposés approximativement parallèlement à la côte. Ils ont pour objectif la
réduction de la houle et de favoriser le dépôt des sédiments par les courants induits (induced currents)
par la diffraction de la houle.
Les effets d’un brise- lames sur la plage vont dépendre des paramètres suivants :
Sa longueur,
Sa distance à la côte,
Sa côte d’arasement (submersible ou insubmersible).
Pour une batterie de brise lames, l’écartement entre brise lames est un facteur essentiel. Il n’y a
pas de lois bien établies, cependant il existe quelques principes généraux dans le cas d’un brise-lames
implanté dans la zone de déferlement.
Figure 61 : Description des éléments d’effet de brise-lames, (D'après J. Viguier 2002)
