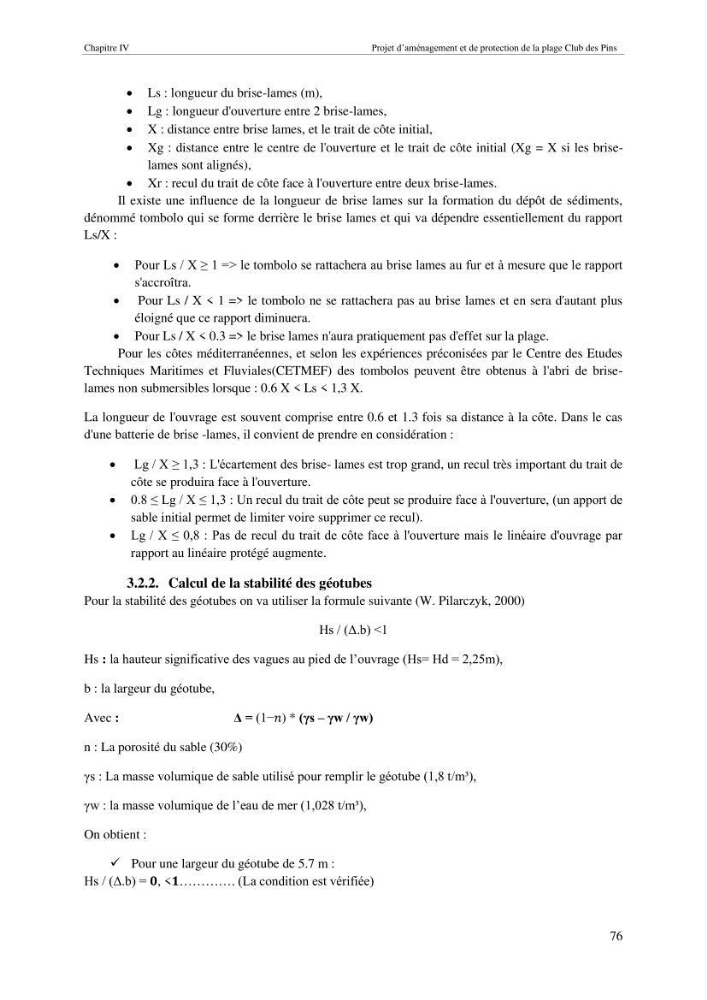

Chapitre IV
Projet d’aménagement et de protection de la plage Club des Pins
76
Ls : longueur du brise-lames (m),
Lg : longueur d'ouverture entre 2 brise-lames,
X : distance entre brise lames, et le trait de côte initial,
Xg : distance entre le centre de l'ouverture et le trait de côte initial (Xg = X si les briselames sont alignés),
Xr : recul du trait de côte face à l'ouverture entre deux brise-lames.
Il existe une influence de la longueur de brise lames sur la formation du dépôt de sédiments,
dénommé tombolo qui se forme derrière le brise lames et qui va dépendre essentiellement du rapport
Ls/X :
Pour Ls / X ≥ 1 => le tombolo se rattachera au brise lames au fur et à mesure que le rapport
s'accroîtra.
Pour Ls / X < 1 => le tombolo ne se rattachera pas au brise lames et en sera d'autant plus
éloigné que ce rapport diminuera.
Pour Ls / X < 0.3 => le brise lames n'aura pratiquement pas d'effet sur la plage.
Pour les côtes méditerranéennes, et selon les expériences préconisées par le Centre des Etudes
Techniques Maritimes et Fluviales(CETMEF) des tombolos peuvent être obtenus à l'abri de briselames non submersibles lorsque : 0.6 X < Ls < 1,3 X.
La longueur de l'ouvrage est souvent comprise entre 0.6 et 1.3 fois sa distance à la côte. Dans le cas
d'une batterie de brise -lames, il convient de prendre en considération :
Lg / X ≥ 1,3 : L'écartement des brise- lames est trop grand, un recul très important du trait de
côte se produira face à l'ouverture.
0.8 ≤ Lg / X ≤ 1,3 : Un recul du trait de côte peut se produire face à l'ouverture, (un apport de
sable initial permet de limiter voire supprimer ce recul).
Lg / X ≤ 0,8 : Pas de recul du trait de côte face à l'ouverture mais le linéaire d'ouvrage par
rapport au linéaire protégé augmente.
3.2.2. Calcul de la stabilité des géotubes
Pour la stabilité des géotubes on va utiliser la formule suivante (W. Pilarczyk, 2000)
Hs / (Δ.b) <1
Hs : la hauteur significative des vagues au pied de l’ouvrage (Hs= Hd = 2,25m),
b : la largeur du géotube,
Avec :
Δ = (1−í µí±) * (γs – γw / γw)
n : La porosité du sable (30%)
γs : La masse volumique de sable utilisé pour remplir le géotube (1,8 t/m³),
γw : la masse volumique de l’eau de mer (1,028 t/m³),
On obtient :
Pour une largeur du géotube de 5.7 m :
Hs / (Δ.b) = í µí¿, <í µí¿…………. (La condition est vérifiée)
