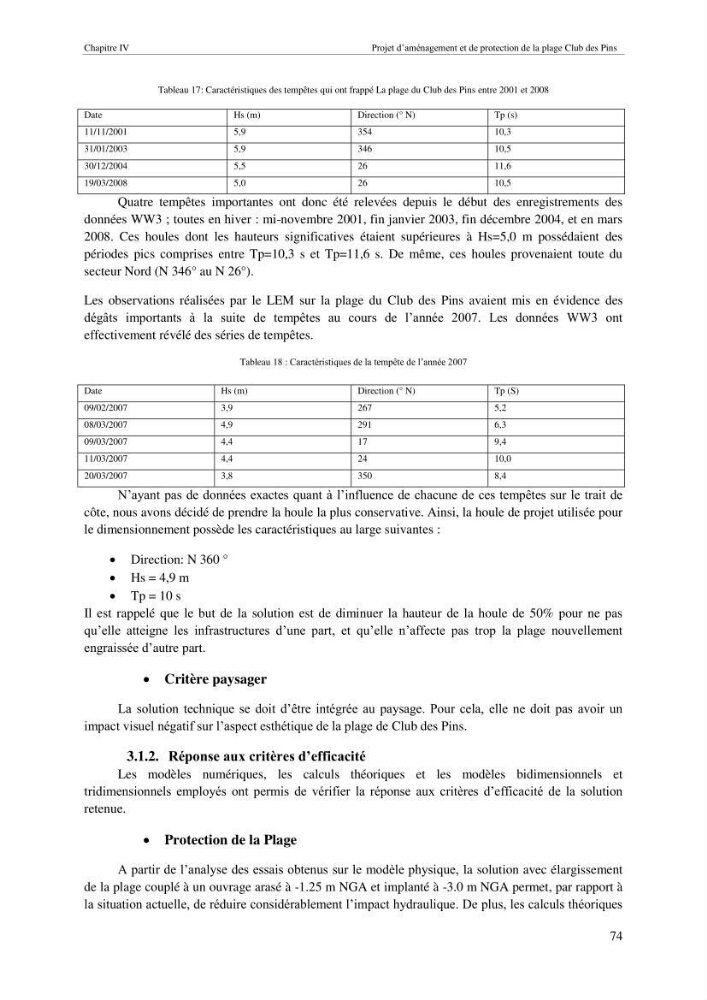

Chapitre IV
Projet d’aménagement et de protection de la plage Club des Pins
74
Tableau 17: Caractéristiques des tempêtes qui ont frappé La plage du Club des Pins entre 2001 et 2008
Date
Hs (m)
Direction (° N)
Tp (s)
11/11/2001
5,9
354
10,3
31/01/2003
5,9
346
10,5
30/12/2004
5,5
26
11,6
19/03/2008
5,0
26
10,5
Quatre tempêtes importantes ont donc été relevées depuis le début des enregistrements des
données WW3 ; toutes en hiver : mi-novembre 2001, fin janvier 2003, fin décembre 2004, et en mars
2008. Ces houles dont les hauteurs significatives étaient supérieures à Hs=5,0 m possédaient des
périodes pics comprises entre Tp=10,3 s et Tp=11,6 s. De même, ces houles provenaient toute du
secteur Nord (N 346° au N 26°).
Les observations réalisées par le LEM sur la plage du Club des Pins avaient mis en évidence des
dégâts importants à la suite de tempêtes au cours de l’année 2007. Les données WW3 ont
effectivement révélé des séries de tempêtes.
Tableau 18 : Caractéristiques de la tempête de l’année 2007
Date
Hs (m)
Direction (° N)
Tp (S)
09/02/2007
3,9
267
5,2
08/03/2007
4,9
291
6,3
09/03/2007
4,4
17
9,4
11/03/2007
4,4
24
10,0
20/03/2007
3,8
350
8,4
N’ayant pas de données exactes quant à l’influence de chacune de ces tempêtes sur le trait de
côte, nous avons décidé de prendre la houle la plus conservative. Ainsi, la houle de projet utilisée pour
le dimensionnement possède les caractéristiques au large suivantes :
Direction: N 360 °
Hs = 4,9 m
Tp = 10 s
Il est rappelé que le but de la solution est de diminuer la hauteur de la houle de 50% pour ne pas
qu’elle atteigne les infrastructures d’une part, et qu’elle n’affecte pas trop la plage nouvellement
engraissée d’autre part.
Critère paysager
La solution technique se doit d’être intégrée au paysage. Pour cela, elle ne doit pas avoir un
impact visuel négatif sur l’aspect esthétique de la plage de Club des Pins.
3.1.2. Réponse aux critères d’efficacité
Les modèles numériques, les calculs théoriques et les modèles bidimensionnels et
tridimensionnels employés ont permis de vérifier la réponse aux critères d’efficacité de la solution
retenue.
Protection de la Plage
A partir de l’analyse des essais obtenus sur le modèle physique, la solution avec élargissement
de la plage couplé à un ouvrage arasé à -1.25 m NGA et implanté à -3.0 m NGA permet, par rapport à
la situation actuelle, de réduire considérablement l’impact hydraulique. De plus, les calculs théoriques
