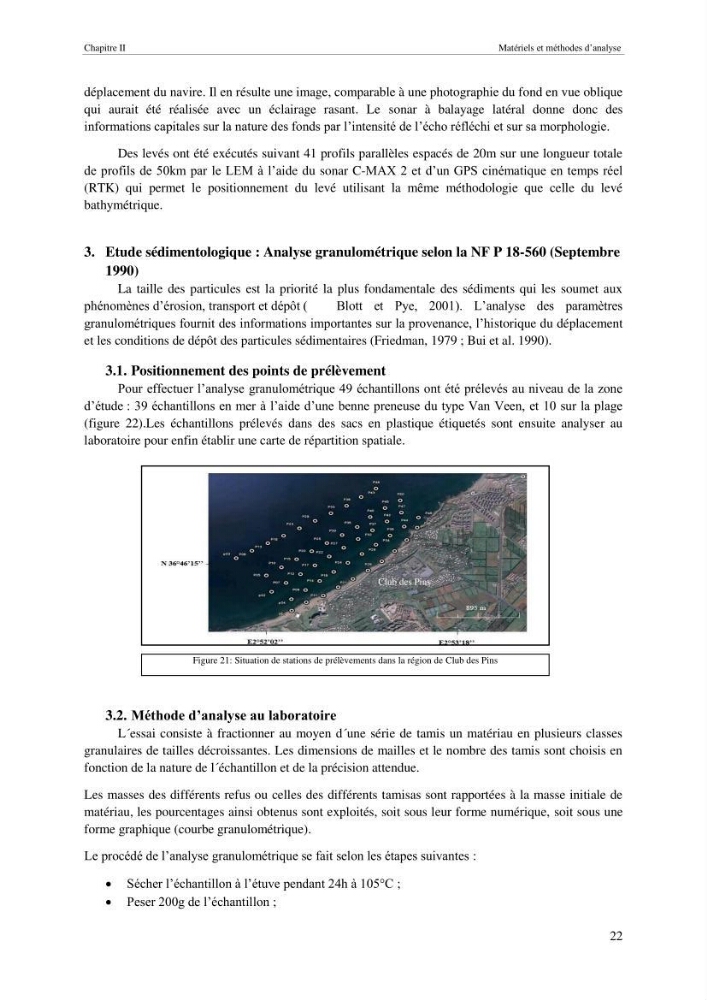

Chapitre II
Matériels et méthodes d’analyse
22
déplacement du navire. Il en résulte une image, comparable à une photographie du fond en vue oblique
qui aurait été réalisée avec un éclairage rasant. Le sonar à balayage latéral donne donc des
informations capitales sur la nature des fonds par l’intensité de l’écho réfléchi et sur sa morphologie.
Des levés ont été exécutés suivant 41 profils parallèles espacés de 20m sur une longueur totale
de profils de 50km par le LEM à l’aide du sonar C-MAX 2 et d’un GPS cinématique en temps réel
(RTK) qui permet le positionnement du levé utilisant la même méthodologie que celle du levé
bathymétrique.
3. Etude sédimentologique : Analyse granulométrique selon la NF P 18-560 (Septembre
1990)
La taille des particules est la priorité la plus fondamentale des sédiments qui les soumet aux
phénomènes d’érosion, transport et dépôt (
Blott et Pye, 2001). L’analyse des paramètres
granulométriques fournit des informations importantes sur la provenance, l’historique du déplacement
et les conditions de dépôt des particules sédimentaires (Friedman, 1979 ; Bui et al. 1990).
3.1. Positionnement des points de prélèvement
Pour effectuer l’analyse granulométrique 49 échantillons ont été prélevés au niveau de la zone
d’étude : 39 échantillons en mer à l’aide d’une benne preneuse du type Van Veen, et 10 sur la plage
(figure 22).Les échantillons prélevés dans des sacs en plastique étiquetés sont ensuite analyser au
laboratoire pour enfin établir une carte de répartition spatiale.
3.2. Méthode d’analyse au laboratoire
L´essai consiste à fractionner au moyen d´une série de tamis un matériau en plusieurs classes
granulaires de tailles décroissantes. Les dimensions de mailles et le nombre des tamis sont choisis en
fonction de la nature de l´échantillon et de la précision attendue.
Les masses des différents refus ou celles des différents tamisas sont rapportées à la masse initiale de
matériau, les pourcentages ainsi obtenus sont exploités, soit sous leur forme numérique, soit sous une
forme graphique (courbe granulométrique).
Le procédé de l’analyse granulométrique se fait selon les étapes suivantes :
Sécher l’échantillon à l’étuve pendant 24h à 105°C ;
Peser 200g de l’échantillon ;
Figure 21: Situation de stations de prélèvements dans la région de Club des Pins
Hôtel Sheraton
Club des Pins
