Chapitre II
Matériels et méthodes d’analyse
21
2. Etude bathymétrique
2.1. Mode du levé bathymétrique
Le levé bathymétrique consiste à déterminer les coordonnées tridimensionnelles des points du
fond marin dans le système géodésique WGS84 à l’aide d’un récepteur GPS et d’un échosondeur.
Le récepteur GPS cinématique en temps réel RTK permet de mesurer un point à une précision
inférieure à cinq centimètres (<5 cm). Cette précision verticale permet de déterminer les corrections du
niveau de l’eau (corrections des marées).
Pour effectuer un levé bathymétrique, l’équipement utilisé se composait d’une embarcation muni
d’une caisse métallique plus un support verticale sur lequel est maintenu le transducteur de
l’échosondeur à la base et l’antenne du GPS en tête.
L’échosondeur calcule la profondeur à partir des mesures effectuées par le transducteur, le résultat de
ces deux opérations aboutit à la connaissance des coordonnées du point bathymétrique mesuré.
Ces données fournies par le LEM ont été exploités à l’aide du logiciel Surfer pour la réalisation d’une
carte d’isobathes et une carte en 3D de la bathymétrie.
2.2. Mode du levé au sonar latéral
Le sonar à balayage latéral est un moyen d’exploitation qui travail par émission d’ondes
acoustique à travers un transducteur tracté par une embarcation. Ces ondes se propagent vers le fond,
de part et d’autre de l’embarcation, jusqu’à la rencontre d’un obstacle (fond ou autre). La réflexion des
ondes s’effectue selon différentes directions, mais seule l’onde réfléchie suivant le même axe que
l’onde incidente est reçue par le transducteur, qui joue au même temps le rôle d’un récepteur. Le signal
rétrodiffusé est visualisé sur un enregistrement sous forme de lignes successives juxtaposées suivant le
Données
bathymétriques
Collecte de données
Données de houles au large
MapInfo
SWAN
Sortie des résultats
Traitement des
résultats
Géo référencement
Vectorisation
Création de table
MNT (modèle
numérique du
terrain)
Création de modèle
de détails et
d’ensemble
Création des grilles

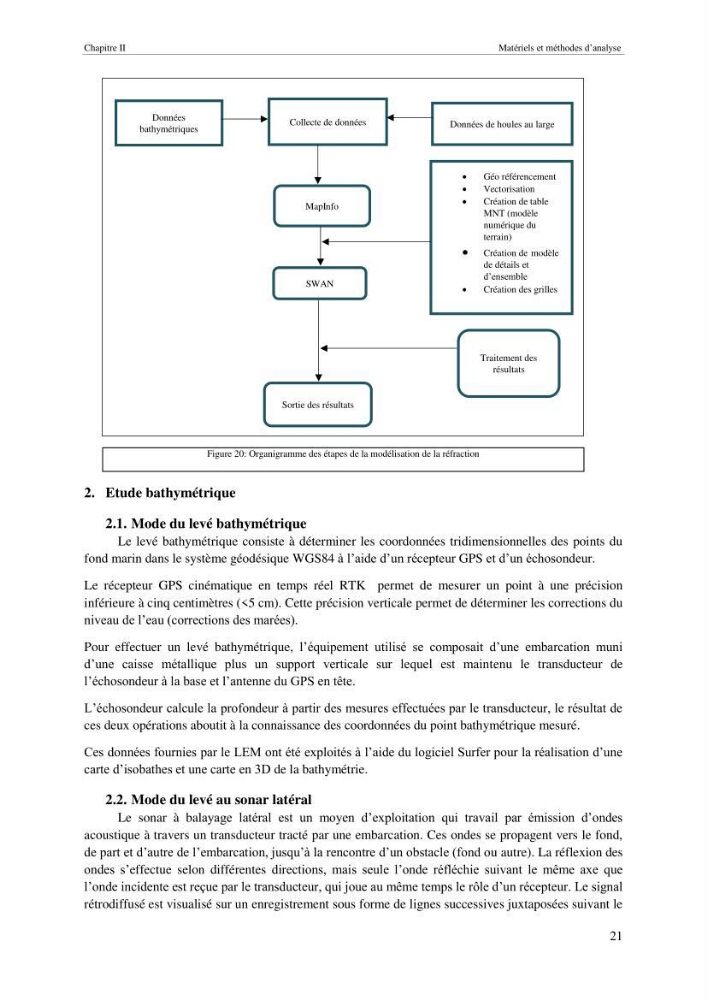

Figure 20: Organigramme des étapes de la modélisation de la réfraction
