Chapitre II
Matériels et méthodes d’analyse
23
Pesée (poids initial : P1)
Séparation de 50µm par voie humide des deux fractions de l’échantillon
Fraction <50µm
Fraction> 50µm
Pesée d’une quantité de 180 g (poids final : Pf)
Différence des poids
Tamisage à sec
Poids des pélites
Pesée le refus de chaque tamis
Evaluation en % des pélites
Evaluation en % pour chaque dimension
Carte des pélites
Représentation graphique en courbes
cumulatives et les histogrammes
Séchage à l’étuve de l’échantillon brut à 105°C pendant 24h
 Rincer les 200g de l’échantillon à l’eau dans un tamis à 50 µm afin d’éliminer la fraction fine ;
 Remettre l’échantillon sécher à l’étuve pendant 24h à 105°C ;
 Une quantité de 180g de sédiment pour chaque station est tamisé pendant 10 min par une
tamiseuse de type AFNOR dont le diamètre des mailles en microns des tamis est dans l’ordre
décroissant : 4000- 3150-2500-2000-1600-1250-1000-800-630-500-400-315-250-200-160125-100-80-63-50-40 ;
 Peser le refus de chaque tamis et calculer le pourcentage pondéral pour chaque classe
granulométrique ;
NB : les prélèvements d’échantillons et le tamisage ont été effectués par le LEM.

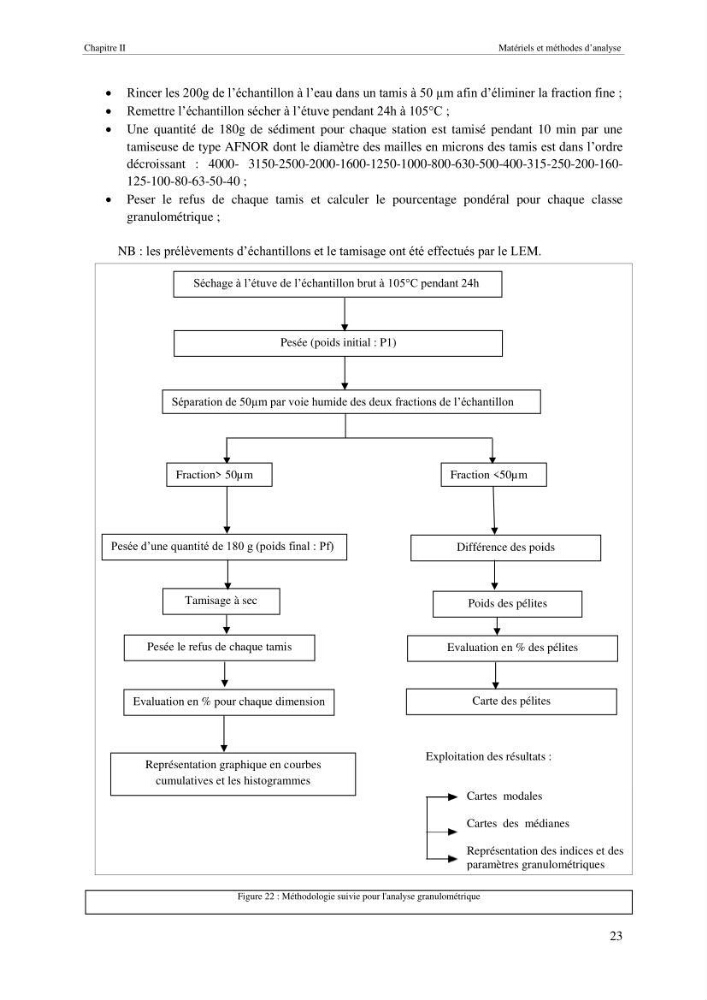

Figure 22 : Méthodologie suivie pour l'analyse granulométrique
Exploitation des résultats :
Cartes modales
Cartes des médianes
Représentation des indices et des
paramètres granulométriques
