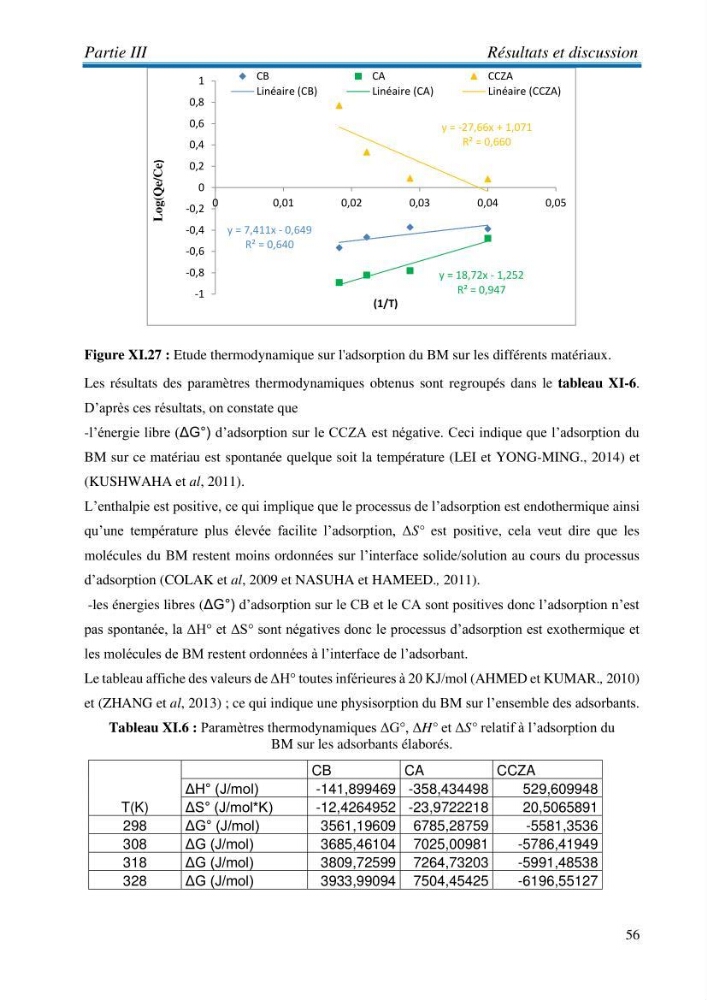

Partie III
Résultats et discussion
56
Figure XI.27 : Etude thermodynamique sur l'adsorption du BM sur les différents matériaux.
Les résultats des paramètres thermodynamiques obtenus sont regroupés dans le tableau XI-6.
D’après ces résultats, on constate que
-l’énergie libre (ΔG°) d’adsorption sur le CCZA est négative. Ceci indique que l’adsorption du
BM sur ce matériau est spontanée quelque soit la température (LEI et YONG-MING., 2014) et
(KUSHWAHA et al, 2011).
L’enthalpie est positive, ce qui implique que le processus de l’adsorption est endothermique ainsi
qu’une température plus élevée facilite l’adsorption, ΔS° est positive, cela veut dire que les
molécules du BM restent moins ordonnées sur l’interface solide/solution au cours du processus
d’adsorption (COLAK et al, 2009 et NASUHA et HAMEED., 2011).
-les énergies libres (ΔG°) d’adsorption sur le CB et le CA sont positives donc l’adsorption n’est
pas spontanée, la ΔH° et ΔS° sont négatives donc le processus d’adsorption est exothermique et
les molécules de BM restent ordonnées à l’interface de l’adsorbant.
Le tableau affiche des valeurs de ΔH° toutes inférieures à 20 KJ/mol (AHMED et KUMAR., 2010)
et (ZHANG et al, 2013) ; ce qui indique une physisorption du BM sur l’ensemble des adsorbants.
Tableau XI.6 : Paramètres thermodynamiques ΔG°, ΔH° et ΔS° relatif à l’adsorption du
BM sur les adsorbants élaborés.
T(K)
CB
CA
CCZA
ΔH° (J/mol)
-141,899469 -358,434498
529,609948
ΔS° (J/mol*K)
-12,4264952 -23,9722218
20,5065891
298
ΔG° (J/mol)
3561,19609 6785,28759
-5581,3536
308
ΔG (J/mol)
3685,46104 7025,00981
-5786,41949
318
ΔG (J/mol)
3809,72599 7264,73203
-5991,48538
328
ΔG (J/mol)
3933,99094 7504,45425
-6196,55127
y = 7,411x - 0,649
R² = 0,640
y = 18,72x - 1,252
R² = 0,947
y = -27,66x + 1,071
R² = 0,660
-1
-0,8
-0,6
-0,4
-0,2
0
0,2
0,4
0,6
0,8
1
0
0,01
0,02
0,03
0,04
0,05
Log(Qe/Ce)
(1/T)
CB
CA
CCZA
Linéaire (CB)
Linéaire (CA)
Linéaire (CCZA)
