Chapitre Ⅴ :
Modélisation numérique.
103
6. Génération du maillage :
Après avoir effectué toute la procédure décrite ci en –haut, on lance la génération du maillage,
automatiquement avec un maillage fin (fine). Ce modèle de référence est modélisé par des
éléments à 15 nœuds, le maillage compte : 691 éléments, 5927 nœuds, et 8292 points de
contrainte.

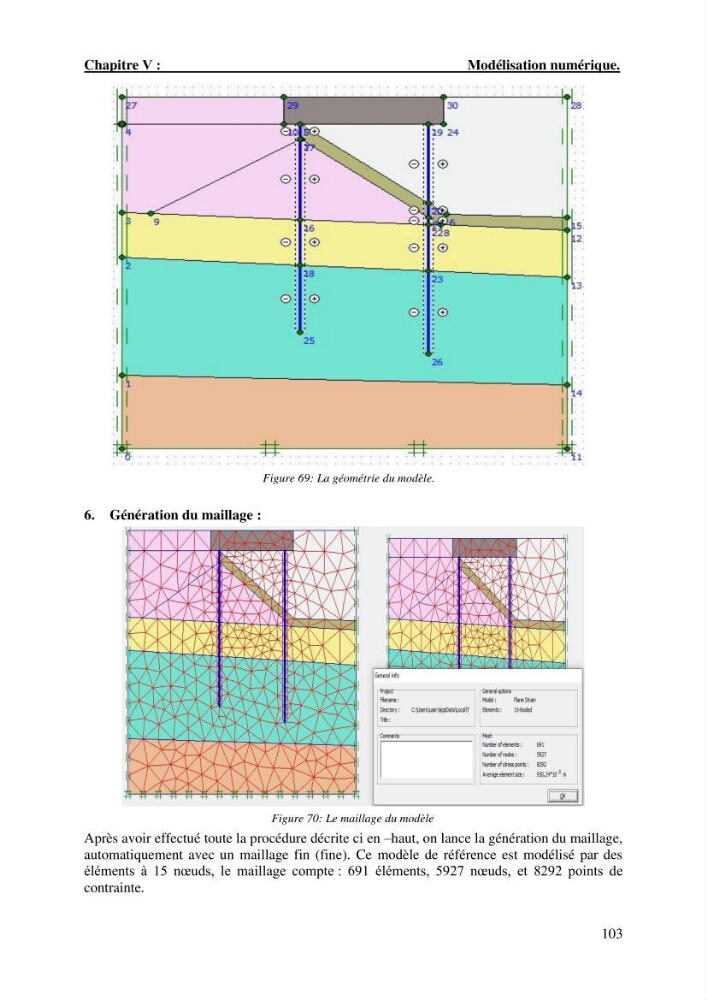

Figure 69: La géométrie du modèle.
Figure 70: Le maillage du modèle
