Chapitre Ⅴ :
Modélisation numérique.
104
7. Les conditions initiales :
7.1. Conditions hydrauliques
7.1.1. Poids volumique de l’eau
On valide le poids volumique de l’eau : γ = 10,30 KN/m
3 .
7.1.2. Le niveau de la mer (côte 0.00m) :
Il existe une nappe phréatique à 0 m du niveau de la mer. Pour la représentée on utilisera l’option
‘Cluster phreatic level’.
7.1.3. Couche de sol sèche :
Les couches de sol qui se trouvent au-dessus des nappes phréatiques, ne sont pas saturées ; en
d’autres termes on doit annuler les pressions interstitielles, ceci peut être réalisé en sélectionnant
l’option Cluster dry. Remarquons que les éléments des structures massives en béton pour
lesquelles la pressions interstitielles doivent toujours être nulles ont été spécifié comme étant
non poreux (Non-porous) dans le jeu de données du sol «béton».
7.1.4. Génération des pressions hydrauliques :
On décide de générer les pressions hydrauliques à partir des nappes phréatiques. La valeur
maximale des pressions interstitielles est -214,00 KN/m².

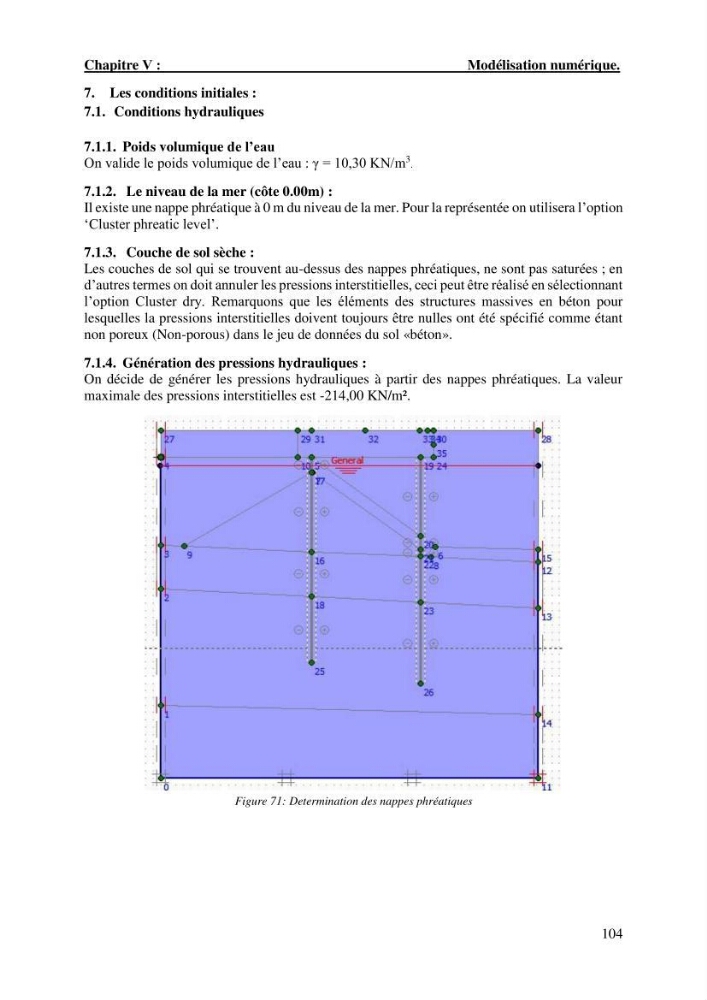

Figure 71: Determination des nappes phréatiques
