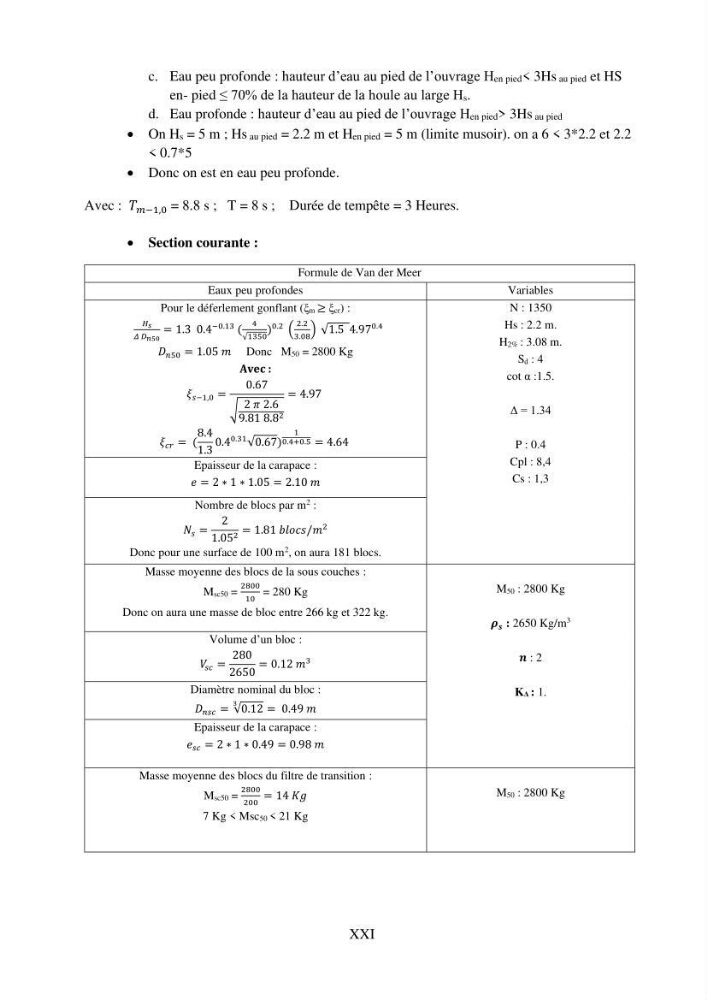

c. Eau peu profonde : hauteur d’eau au pied de l’ouvrage Hen pied< 3Hs au pied et HS
en- pied ≤ 70% de la hauteur de la houle au large Hs.
d. Eau profonde : hauteur d’eau au pied de l’ouvrage Hen pied> 3Hs au pied
• On Hs = 5 m ; Hs au pied = 2.2 m et Hen pied = 5 m (limite musoir). on a 6 < 3*2.2 et 2.2
< 0.7*5
• Donc on est en eau peu profonde.
Avec : 𝑇 𝑚−1,0 = 8.8 s ; T = 8 s ; Durée de tempête = 3 Heures.
• Section courante :
Formule de Van der Meer
Eaux peu profondes
Variables
Pour le déferlement gonflant (ξm ≥ ξcr) :
𝐻 𝑠
𝛥 𝐷 𝑛50
= 1.3 0.4
−0.13 (
4
√1350
)
0.2 (
2.2
3.08
) √1.5 4.97
0.4
𝐷 𝑛50 = 1.05 𝑚 Donc M50 = 2800 Kg
Avec :
𝜉 𝑠−1,0 =
0.67
√
2 𝜋 2.6
9.81 8.8 2
= 4.97
𝜉 𝑐𝑟 = (
8.4
1.3
0.4
0.31 √0.67)
1
0.4+0.5 = 4.64
N : 1350
Hs : 2.2 m.
H2% : 3.08 m.
Sd : 4
cot α :1.5.
Δ = 1.34
P : 0.4
Cpl : 8,4
Cs : 1,3
Epaisseur de la carapace :
𝑒 = 2 ∗ 1 ∗ 1.05 = 2.10 𝑚
Nombre de blocs par m
2 :
𝑁 𝑠 =
2
1.05 2 = 1.81 𝑏𝑙𝑜𝑐𝑠/𝑚
2
Donc pour une surface de 100 m
2 , on aura 181 blocs.
Masse moyenne des blocs de la sous couches :
Msc50 =
2800
10
= 280 Kg
Donc on aura une masse de bloc entre 266 kg et 322 kg.
M50 : 2800 Kg
𝝆 𝒔 : 2650 Kg/m
3
𝒏 : 2
KΔ : 1.
Volume d’un bloc :
𝑉 𝑠𝑐 =
280
2650
= 0.12 𝑚
3
Diamètre nominal du bloc :
𝐷 𝑛𝑠𝑐 = √0.12
3
= 0.49 𝑚
Epaisseur de la carapace :
𝑒 𝑠𝑐 = 2 ∗ 1 ∗ 0.49 = 0.98 𝑚
Masse moyenne des blocs du filtre de transition :
Msc50 =
2800
200
= 14 𝐾𝑔
7 Kg < Msc50 < 21 Kg
M50 : 2800 Kg
