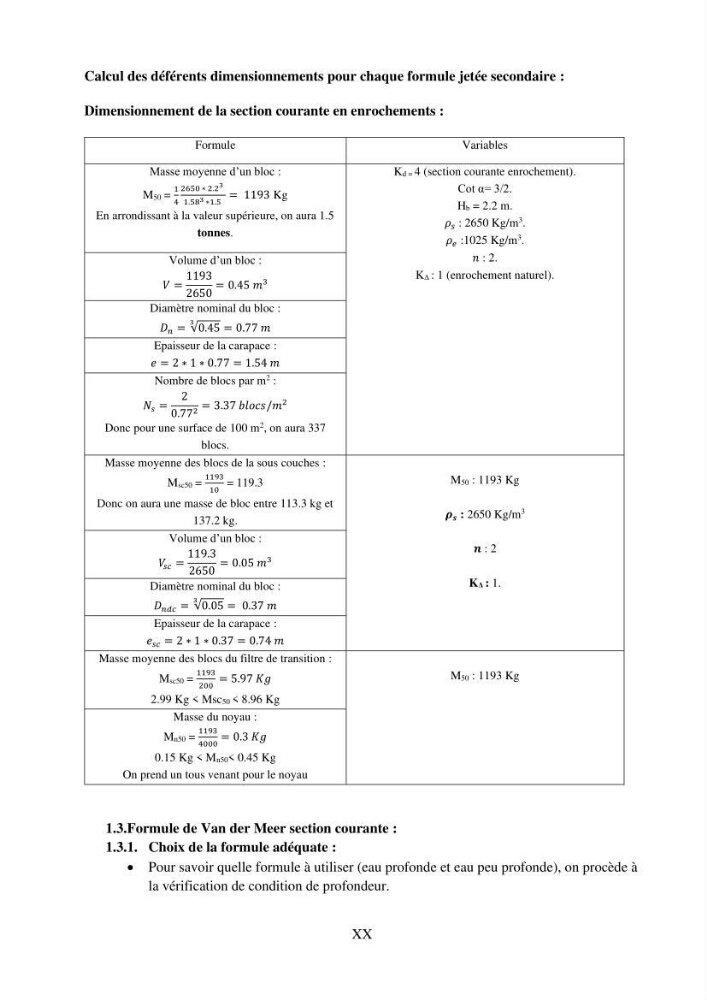

Calcul des déférents dimensionnements pour chaque formule jetée secondaire :
Dimensionnement de la section courante en enrochements :
Formule
Variables
Masse moyenne d’un bloc :
M50 =
1
4
2650 ∗ 2.2
3
1.58 3 ∗1.5
= 1193 Kg
En arrondissant à la valeur supérieure, on aura 1.5
tonnes.
Kd = 4 (section courante enrochement).
Cot α= 3/2.
Hb = 2.2 m.
𝜌 𝑠 : 2650 Kg/m
3 .
𝜌 𝑒 :1025 Kg/m
3 .
𝑛 : 2.
KΔ : 1 (enrochement naturel).
Volume d’un bloc :
𝑉 =
1193
2650
= 0.45 𝑚
3
Diamètre nominal du bloc :
𝐷 𝑛 = √0.45
3
= 0.77 𝑚
Epaisseur de la carapace :
𝑒 = 2 ∗ 1 ∗ 0.77 = 1.54 𝑚
Nombre de blocs par m
2 :
𝑁 𝑠 =
2
0.77 2 = 3.37 𝑏𝑙𝑜𝑐𝑠/𝑚
2
Donc pour une surface de 100 m
2 , on aura 337
blocs.
Masse moyenne des blocs de la sous couches :
Msc50 =
1193
10
= 119.3
Donc on aura une masse de bloc entre 113.3 kg et
137.2 kg.
M50 : 1193 Kg
𝝆 𝒔 : 2650 Kg/m
3
𝒏 : 2
KΔ : 1.
Volume d’un bloc :
𝑉 𝑠𝑐 =
119.3
2650
= 0.05 𝑚
3
Diamètre nominal du bloc :
𝐷 𝑛𝑑𝑐 = √0.05
3
= 0.37 𝑚
Epaisseur de la carapace :
𝑒 𝑠𝑐 = 2 ∗ 1 ∗ 0.37 = 0.74 𝑚
Masse moyenne des blocs du filtre de transition :
Msc50 =
1193
200
= 5.97 𝐾𝑔
2.99 Kg < Msc50 < 8.96 Kg
M50 : 1193 Kg
Masse du noyau :
Mn50 =
1193
4000
= 0.3 𝐾𝑔
0.15 Kg < Mn50< 0.45 Kg
On prend un tous venant pour le noyau
1.3.Formule de Van der Meer section courante :
1.3.1. Choix de la formule adéquate :
• Pour savoir quelle formule à utiliser (eau profonde et eau peu profonde), on procède à
la vérification de condition de profondeur.
