Chapitre 03 : Résultats et discussion
97
IV.3 Listing des composantes :
Tableau 25: Les composantes de filière sub-flottante. (Bompais, 1991)
Les composants
Nombres Caractéristique
Aussière, épissée aux extrémités
sur cosse-cœur galvanisée
1
Longueur 195 m ou moins
en câble mixte acier/polypropylène à âme textile de 30
mm ou bien en polypropylène de 40 mm.
Flotteurs de sub-surface
2
300 litres
Flotteurs de tête
2
De 200 litres
Amarres de flotteurs de corde
2
En polypropylène de 18 mm / longueur 3 mètres
Corps-morts en béton
2
Masse 5 tonnes
Manilles en acier haute résistance
galvanisé
8
Calibre 32 mm {ou 1 pouce 1/4) / CMU 10.7 tonnes
Morceaux de chaîne en acier haute
résistance
2
Diamètre minimal 32 mm ou 1 pouce 1/4

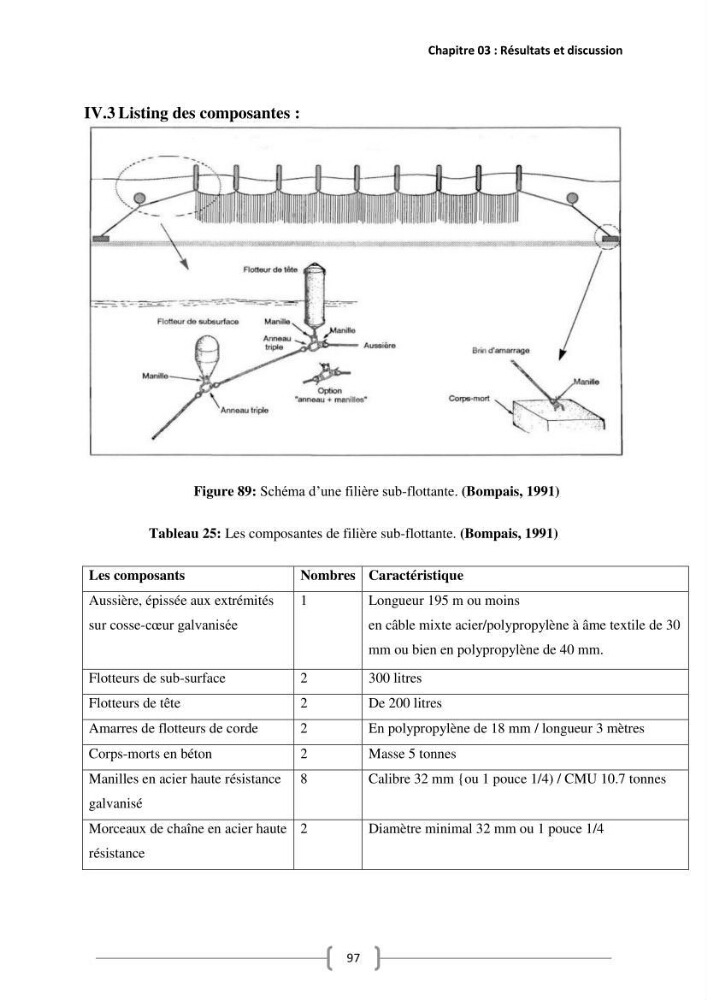

Figure 89: Schéma d’une filière sub-flottante. (Bompais, 1991)
