Chapitre 03 : Résultats et discussion
98

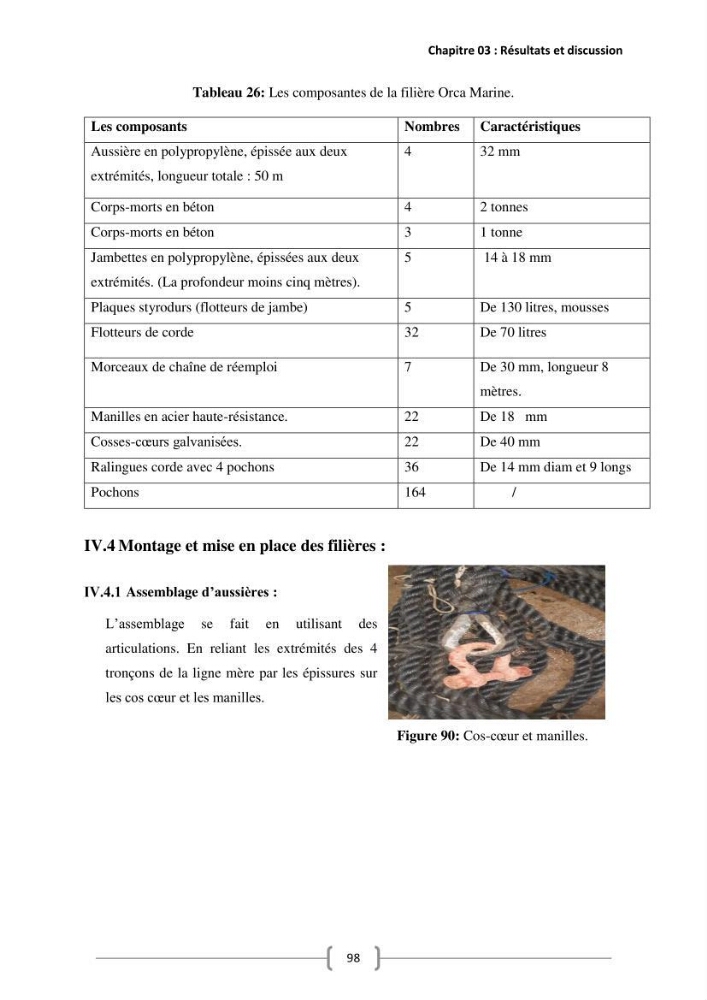

Tableau 26: Les composantes de la filière Orca Marine.
Les composants
Nombres Caractéristiques
Aussière en polypropylène, épissée aux deux
extrémités, longueur totale : 50 m
4
32 mm
Corps-morts en béton
4
2 tonnes
Corps-morts en béton
3
1 tonne
Jambettes en polypropylène, épissées aux deux
extrémités. (La profondeur moins cinq mètres).
5
14 à 18 mm
Plaques styrodurs (flotteurs de jambe)
5
De 130 litres, mousses
Flotteurs de corde
32
De 70 litres
Morceaux de chaîne de réemploi
7
De 30 mm, longueur 8
mètres.
Manilles en acier haute-résistance.
22
De 18 mm
Cosses-cœurs galvanisées.
22
De 40 mm
Ralingues corde avec 4 pochons
36
De 14 mm diam et 9 longs
Pochons
164
/
IV.4 Montage et mise en place des filières :
Assemblage d’aussières :
L’assemblage se fait en utilisant des
articulations. En reliant les extrémités des 4
tronçons de la ligne mère par les épissures sur
les cos cœur et les manilles.
Figure 90: Cos-cœur et manilles.
