Chapitre II : Matériels et méthodes.
27
Le récepteur GPS (RTK) permet de mesurer un point à quelques centimètres prés. Cette précision
verticale permet de déterminer les corrections du niveau de l’eau (corrections des marées). Donc
pour la réalisation de cette tâche par GPS, il a été procédé à la mise en place du système suivant
:
-Une antenne GPS, qui reçoit les données des satellites, est fixée sur le point de référence. Le
récepteur 5700 émet ces données par liaison radio au récepteur mobile à l’aide d’un modem
externe Pacific Crest et une antenne UHF.
- Le récepteur mobile placé à bord de l’embarcation fonctionne en mode RTK (Real Time Kinematic, résolution des ambiguïtés en mode OTF). Il reçoit les données des satellites de la station
de référence et fournit instantanément la position tridimensionnelle de l’antenne GPS.
- L’embarcation est équipée d’une caisse métallique et d’un support vertical fixé sur le côté, qui
maintient à la base le transducteur de l’échosondeur et en tête l’antenne GPS. Quel que soit la
variation du plan d’eau, la longueur du support est constante, par conséquent tous les échos mesurés sont référencés par rapport à l’antenne GPS. La partie immergée du support ainsi que celle
située hors de l’eau sont mesurées avant le début des levés.

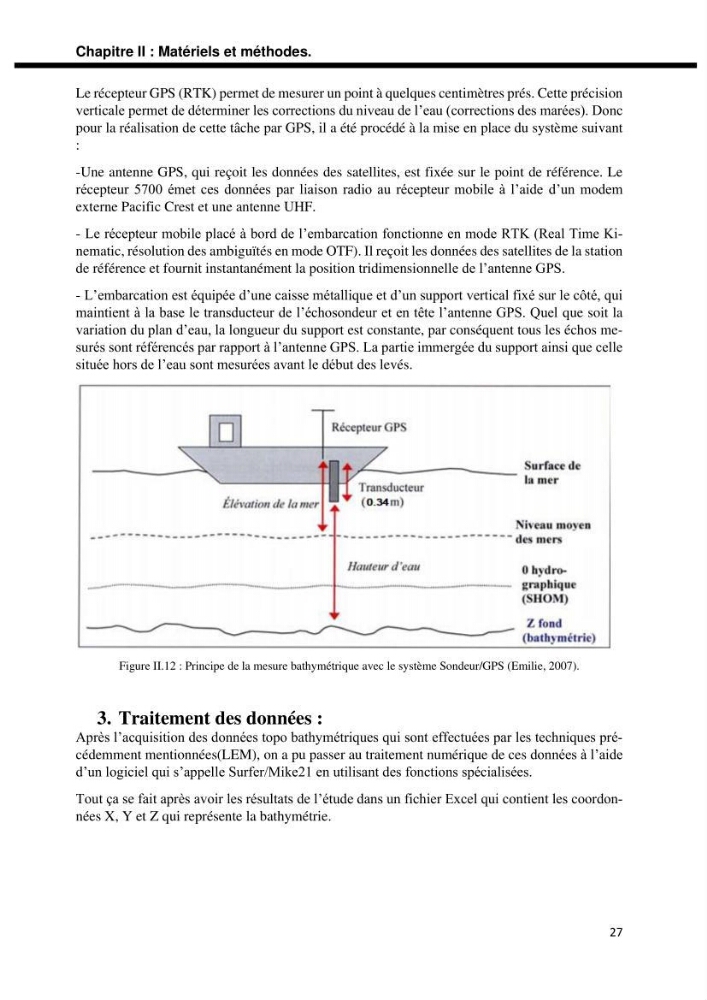

Figure II.12 : Principe de la mesure bathymétrique avec le système Sondeur/GPS (Emilie, 2007).
3. Traitement des données :
Après l’acquisition des données topo bathymétriques qui sont effectuées par les techniques précédemment mentionnées(LEM), on a pu passer au traitement numérique de ces données à l’aide
d’un logiciel qui s’appelle Surfer/Mike21 en utilisant des fonctions spécialisées.
Tout ça se fait après avoir les résultats de l’étude dans un fichier Excel qui contient les coordonnées X, Y et Z qui représente la bathymétrie.
