Chapitre II : Matériels et méthodes.
26

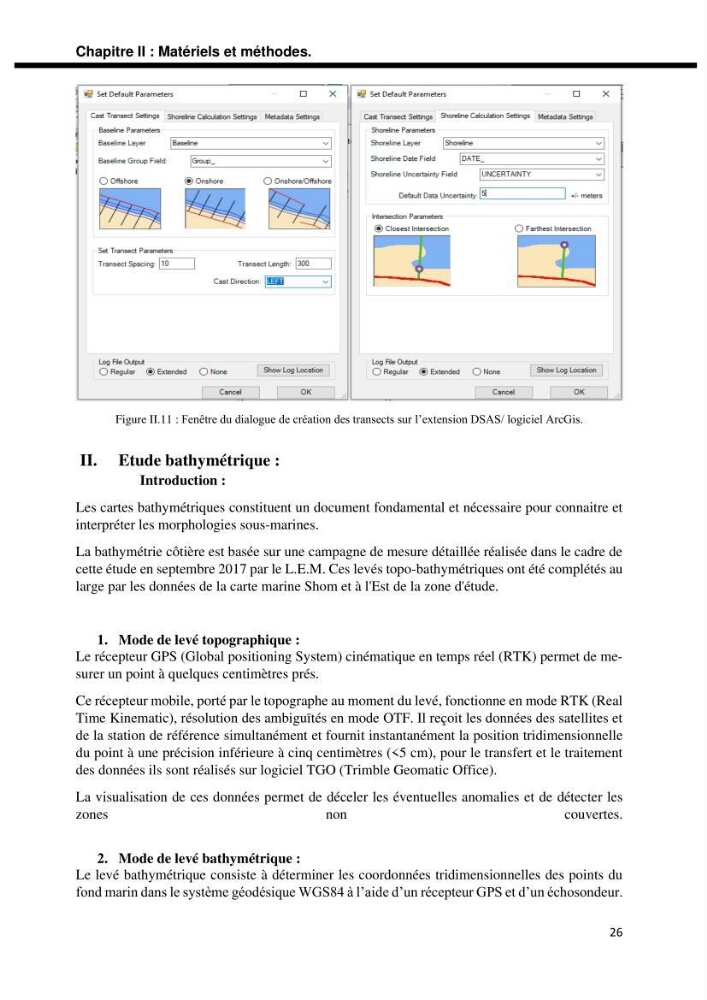

Figure II.11 : Fenêtre du dialogue de création des transects sur l’extension DSAS/ logiciel ArcGis.
II. Etude bathymétrique :
Introduction :
Les cartes bathymétriques constituent un document fondamental et nécessaire pour connaitre et
interpréter les morphologies sous-marines.
La bathymétrie côtière est basée sur une campagne de mesure détaillée réalisée dans le cadre de
cette étude en septembre 2017 par le L.E.M. Ces levés topo-bathymétriques ont été complétés au
large par les données de la carte marine Shom et à l'Est de la zone d'étude.
1. Mode de levé topographique :
Le récepteur GPS (Global positioning System) cinématique en temps réel (RTK) permet de mesurer un point à quelques centimètres prés.
Ce récepteur mobile, porté par le topographe au moment du levé, fonctionne en mode RTK (Real
Time Kinematic), résolution des ambiguïtés en mode OTF. Il reçoit les données des satellites et
de la station de référence simultanément et fournit instantanément la position tridimensionnelle
du point à une précision inférieure à cinq centimètres (<5 cm), pour le transfert et le traitement
des données ils sont réalisés sur logiciel TGO (Trimble Geomatic Office).
La visualisation de ces données permet de déceler les éventuelles anomalies et de détecter les
zones
non
couvertes.
2. Mode de levé bathymétrique :
Le levé bathymétrique consiste à déterminer les coordonnées tridimensionnelles des points du
fond marin dans le système géodésique WGS84 à l’aide d’un récepteur GPS et d’un échosondeur.
