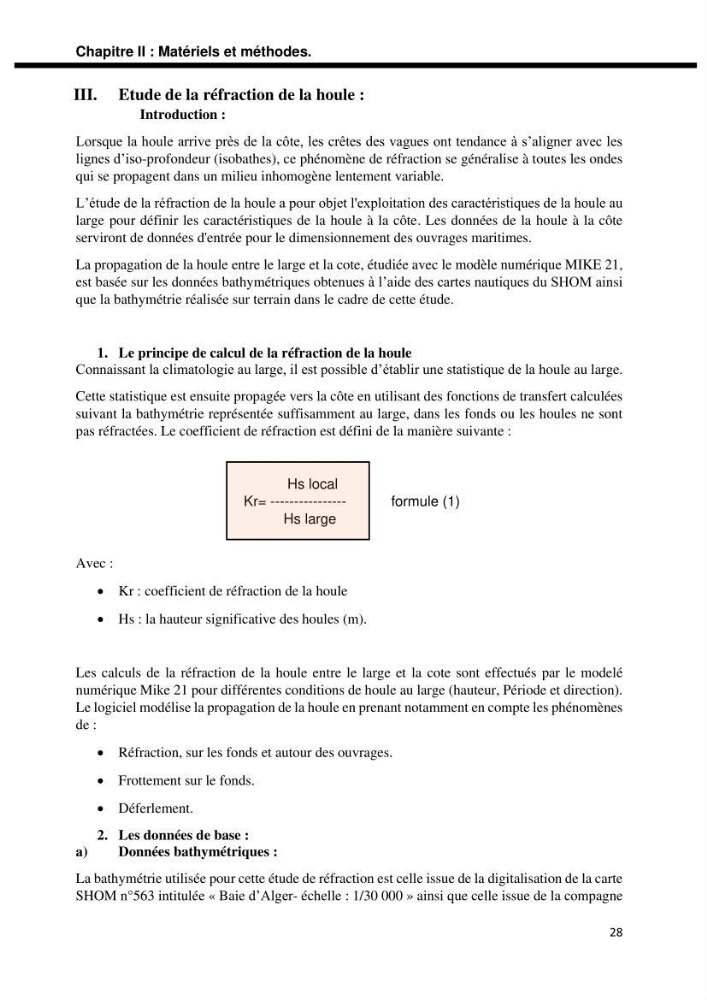

Chapitre II : Matériels et méthodes.
28
III. Etude de la réfraction de la houle :
Introduction :
Lorsque la houle arrive près de la côte, les crêtes des vagues ont tendance à s’aligner avec les
lignes d’iso-profondeur (isobathes), ce phénomène de réfraction se généralise à toutes les ondes
qui se propagent dans un milieu inhomogène lentement variable.
L’étude de la réfraction de la houle a pour objet l'exploitation des caractéristiques de la houle au
large pour définir les caractéristiques de la houle à la côte. Les données de la houle à la côte
serviront de données d'entrée pour le dimensionnement des ouvrages maritimes.
La propagation de la houle entre le large et la cote, étudiée avec le modèle numérique MIKE 21,
est basée sur les données bathymétriques obtenues à l’aide des cartes nautiques du SHOM ainsi
que la bathymétrie réalisée sur terrain dans le cadre de cette étude.
1. Le principe de calcul de la réfraction de la houle
Connaissant la climatologie au large, il est possible d’établir une statistique de la houle au large.
Cette statistique est ensuite propagée vers la côte en utilisant des fonctions de transfert calculées
suivant la bathymétrie représentée suffisamment au large, dans les fonds ou les houles ne sont
pas réfractées. Le coefficient de réfraction est défini de la manière suivante :
Hs local
Kr= ---------------formule (1)
Hs large
Avec :
• Kr : coefficient de réfraction de la houle
• Hs : la hauteur significative des houles (m).
Les calculs de la réfraction de la houle entre le large et la cote sont effectués par le modelé
numérique Mike 21 pour différentes conditions de houle au large (hauteur, Période et direction).
Le logiciel modélise la propagation de la houle en prenant notamment en compte les phénomènes
de :
• Réfraction, sur les fonds et autour des ouvrages.
• Frottement sur le fonds.
• Déferlement.
2. Les données de base :
a)
Données bathymétriques :
La bathymétrie utilisée pour cette étude de réfraction est celle issue de la digitalisation de la carte
SHOM n°563 intitulée « Baie d’Alger- échelle : 1/30 000 » ainsi que celle issue de la compagne
