Chapitre IV : Etude de protection et de gestion
92
4. Variante 04 : Batterie de trois brise-lames immergés en géotextile :
Afin de minimiser les coûts et augmenter la protection de notre zone d’étude, on a proposé
une quatrième variante qui est constitué d’une batterie de trois brise-lames immergées en géotextile ou la longueur et l’espacement des géotextiles est double par rapport à la variante précédente.
4.1. Description de la variante 04 : Batterie de trois brise-lames immergés en géotextile
Nous avons proposé dans notre étude comme quatrième solution trois brise-lames immergés
en géotextile d’une longueur de L=300m espacés entre eux d’une largeur de E=180m et implantés à une distance de D=100m du trait de côte, soit en moyenne à une profondeur entre (2.5m) et (-4m) où la hauteur des tubes est de 1.5m, le long des 2000m de linéaire de la plage de
Verte Rive. Ces géotubes sont vers les houles les plus fréquentes qui menacent notre site.

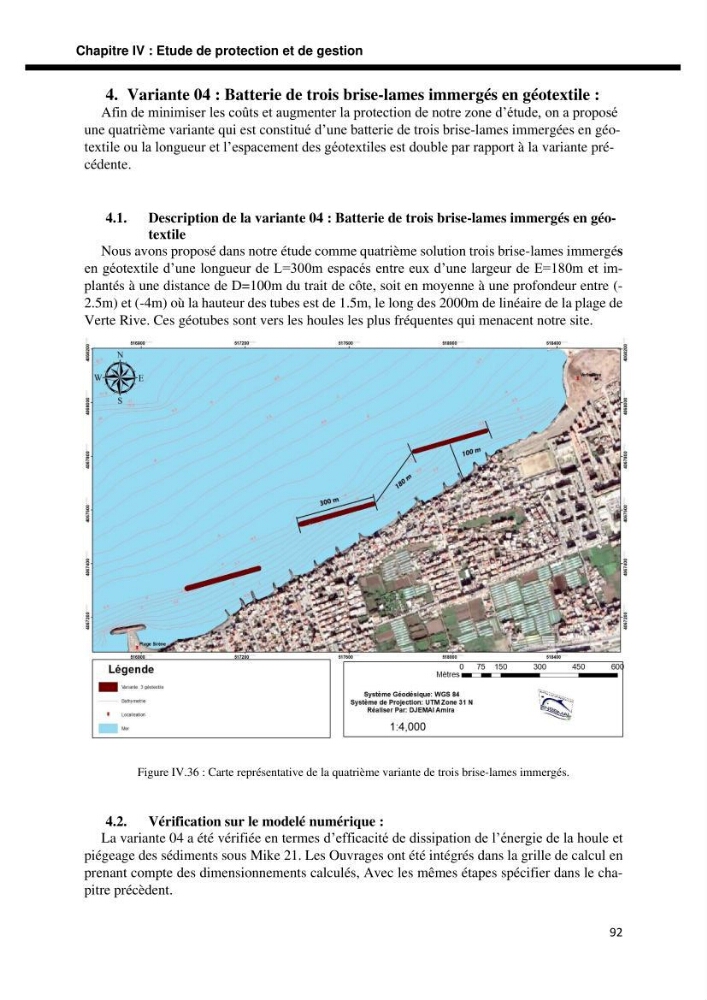

Figure IV.36 : Carte représentative de la quatrième variante de trois brise-lames immergés.
4.2. Vérification sur le modelé numérique :
La variante 04 a été vérifiée en termes d’efficacité de dissipation de l’énergie de la houle et
piégeage des sédiments sous Mike 21. Les Ouvrages ont été intégrés dans la grille de calcul en
prenant compte des dimensionnements calculés, Avec les mêmes étapes spécifier dans le chapitre précèdent.
