Chapitre IV : Etude de protection et de gestion
93

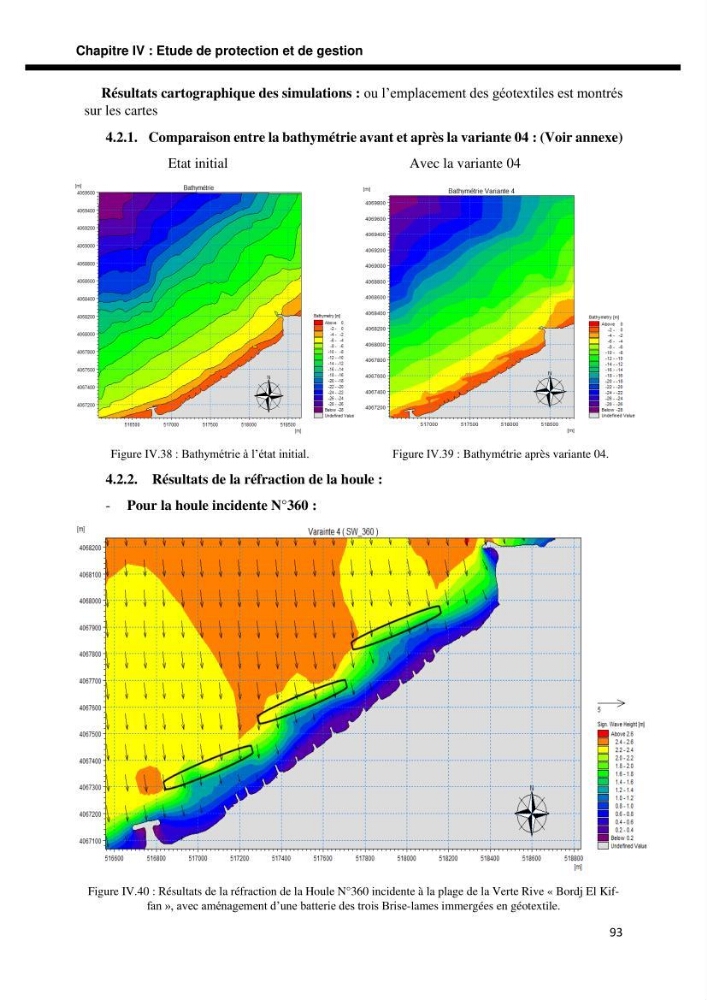

Résultats cartographique des simulations : ou l’emplacement des géotextiles est montrés
sur les cartes
4.2.1. Comparaison entre la bathymétrie avant et après la variante 04 : (Voir annexe)
Etat initial
Avec la variante 04
Figure IV.38 : Bathymétrie à l’état initial.
Figure IV.39 : Bathymétrie après variante 04.
4.2.2. Résultats de la réfraction de la houle :
- Pour la houle incidente N°360 :
Figure IV.40 : Résultats de la réfraction de la Houle N°360 incidente à la plage de la Verte Rive « Bordj El Kiffan », avec aménagement d’une batterie des trois Brise-lames immergées en géotextile.
