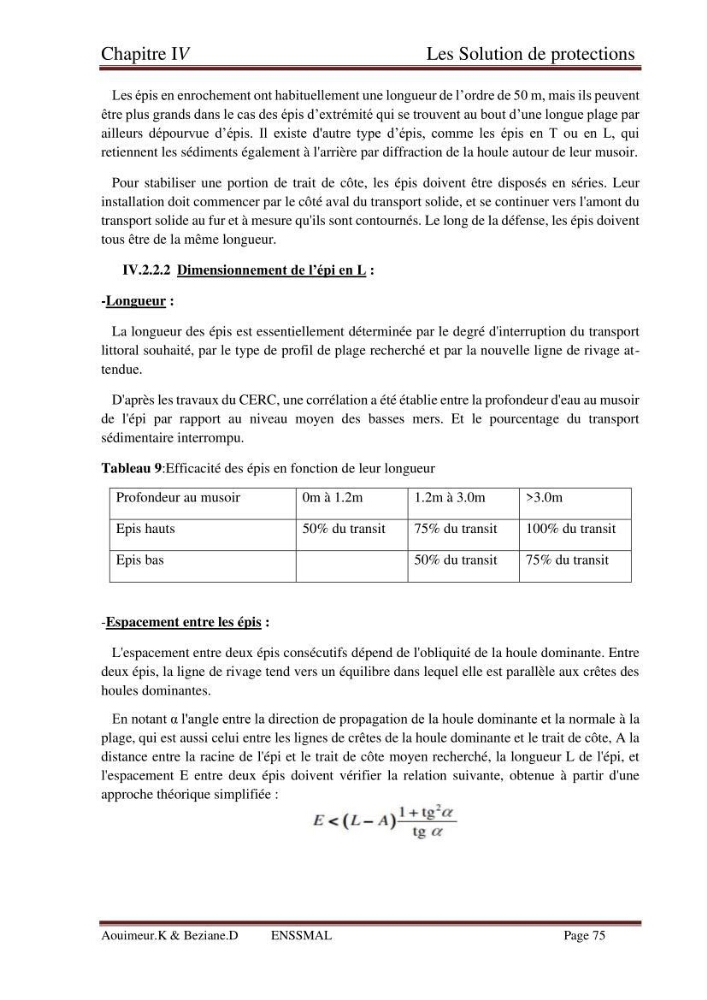

Chapitre IV
Les Solution de protections
Aouimeur.K & Beziane.D
ENSSMAL
Page 75
Les épis en enrochement ont habituellement une longueur de l’ordre de 50 m, mais ils peuvent
être plus grands dans le cas des épis d’extrémité qui se trouvent au bout d’une longue plage par
ailleurs dépourvue d’épis. Il existe d'autre type d’épis, comme les épis en T ou en L, qui
retiennent les sédiments également à l'arrière par diffraction de la houle autour de leur musoir.
Pour stabiliser une portion de trait de côte, les épis doivent être disposés en séries. Leur
installation doit commencer par le côté aval du transport solide, et se continuer vers l'amont du
transport solide au fur et à mesure qu'ils sont contournés. Le long de la défense, les épis doivent
tous être de la même longueur.
IV.2.2.2 Dimensionnement de l’épi en L :
-Longueur :
La longueur des épis est essentiellement déterminée par le degré d'interruption du transport
littoral souhaité, par le type de profil de plage recherché et par la nouvelle ligne de rivage attendue.
D'après les travaux du CERC, une corrélation a été établie entre la profondeur d'eau au musoir
de l'épi par rapport au niveau moyen des basses mers. Et le pourcentage du transport
sédimentaire interrompu.
Tableau 9:Efficacité des épis en fonction de leur longueur
Profondeur au musoir
0m à 1.2m
1.2m à 3.0m
>3.0m
Epis hauts
50% du transit
75% du transit
100% du transit
Epis bas
50% du transit
75% du transit
-Espacement entre les épis :
L'espacement entre deux épis consécutifs dépend de l'obliquité de la houle dominante. Entre
deux épis, la ligne de rivage tend vers un équilibre dans lequel elle est parallèle aux crêtes des
houles dominantes.
En notant α l'angle entre la direction de propagation de la houle dominante et la normale à la
plage, qui est aussi celui entre les lignes de crêtes de la houle dominante et le trait de côte, A la
distance entre la racine de l'épi et le trait de côte moyen recherché, la longueur L de l'épi, et
l'espacement E entre deux épis doivent vérifier la relation suivante, obtenue à partir d'une
approche théorique simplifiée :
