Chapitre IV
Les Solution de protections
Aouimeur.K & Beziane.D
ENSSMAL
Page 76
IV.2.2.3 Application au site d’étude :
L’épi de 100m de longueur, à -3m de profondeur perpendiculaire à la côte, orientée vers le
transit dominant avec un espacement de 50m entre les deux ouvrages.
Profil courant :
-Une côte d’arase de +1m.
-Une carapace en enrochement (3-5t) disposé en deux couches selon une pente de 3/2.
-Un noyau en TVC (1-500kg) disposé selon une pente de 3/2.
-Une dalle de roulement en béton armé de 7m de largeur
IV.2.2.4 Vérification sur le Modèle Numérique :
-les cartes de simulation :

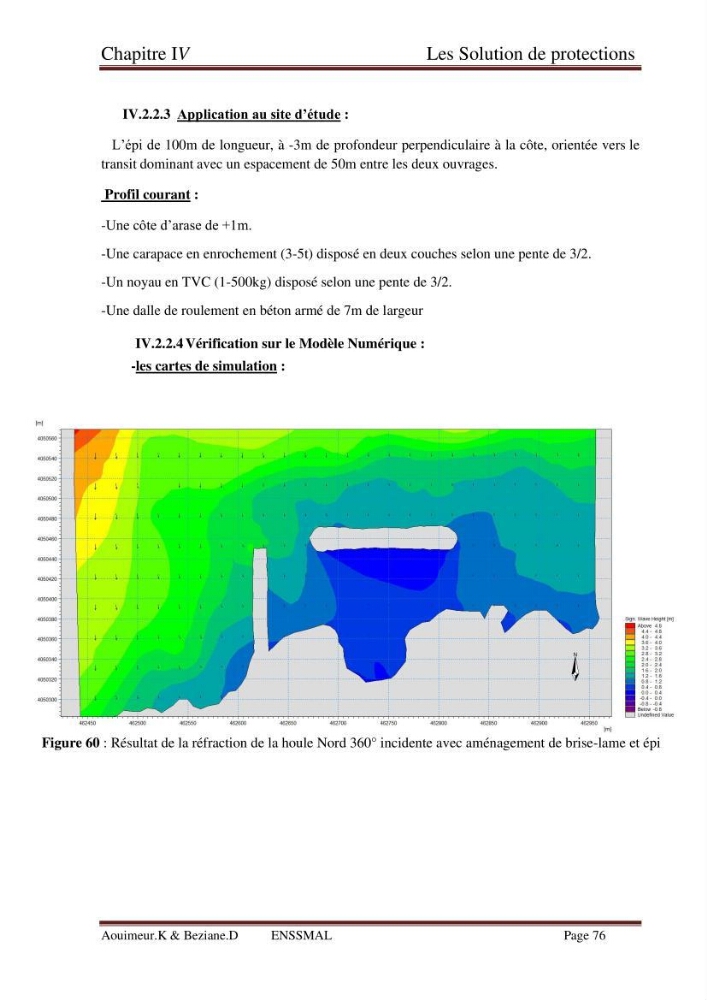

Figure 60 : Résultat de la réfraction de la houle Nord 360° incidente avec aménagement de brise-lame et épi
Les Solution de protections
Aouimeur.K & Beziane.D
ENSSMAL
Page 76
IV.2.2.3 Application au site d’étude :
L’épi de 100m de longueur, à -3m de profondeur perpendiculaire à la côte, orientée vers le
transit dominant avec un espacement de 50m entre les deux ouvrages.
Profil courant :
-Une côte d’arase de +1m.
-Une carapace en enrochement (3-5t) disposé en deux couches selon une pente de 3/2.
-Un noyau en TVC (1-500kg) disposé selon une pente de 3/2.
-Une dalle de roulement en béton armé de 7m de largeur
IV.2.2.4 Vérification sur le Modèle Numérique :
-les cartes de simulation :
Figure 60 : Résultat de la réfraction de la houle Nord 360° incidente avec aménagement de brise-lame et épi
