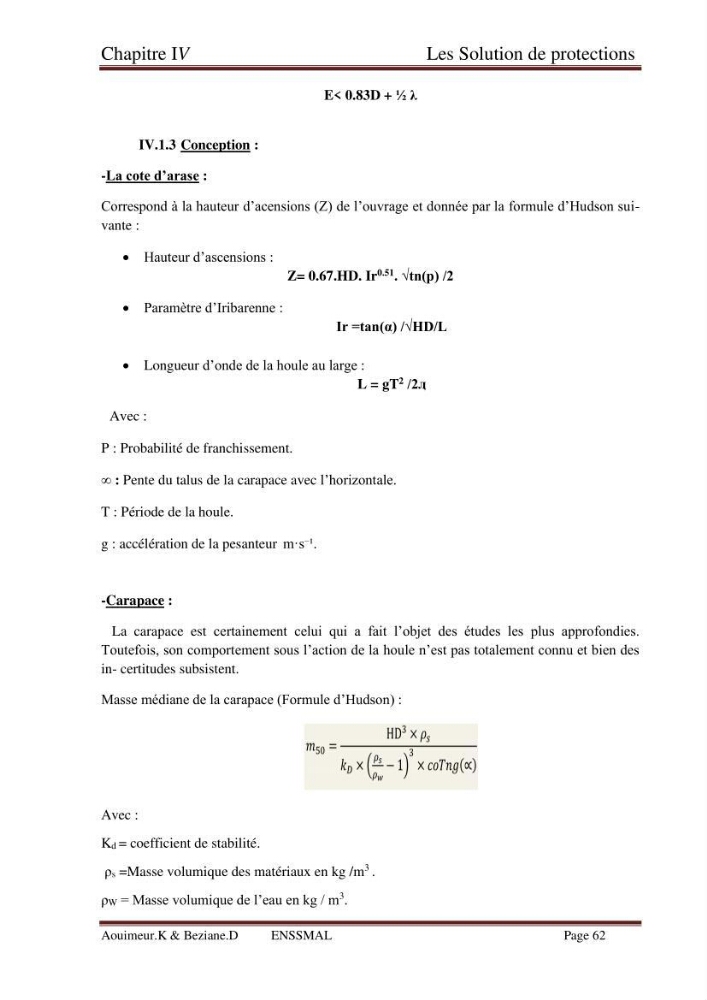

Chapitre IV
Les Solution de protections
Aouimeur.K & Beziane.D
ENSSMAL
Page 62
E< 0.83D + ½ λ
IV.1.3 Conception :
-La cote d’arase :
Correspond à la hauteur d’acensions (Z) de l’ouvrage et donnée par la formule d’Hudson suivante :
• Hauteur d’ascensions :
Z= 0.67.HD. Ir 0.51 . √tn(p) /2
• Paramètre d’Iribarenne :
Ir =tan(α) /√HD/L
• Longueur d’onde de la houle au large :
L = gT 2 /2ӆ
Avec :
P : Probabilité de franchissement.
∞ : Pente du talus de la carapace avec l’horizontale.
T : Période de la houle.
g : accélération de la pesanteur m·s⁻¹.
-Carapace :
La carapace est certainement celui qui a fait l’objet des études les plus approfondies.
Toutefois, son comportement sous l’action de la houle n’est pas totalement connu et bien des
in- certitudes subsistent.
Masse médiane de la carapace (Formule d’Hudson) :
Avec :
Kd = coefficient de stabilité.
ρs =Masse volumique des matériaux en kg /m
3 .
ρW = Masse volumique de l’eau en kg / m
3 .
