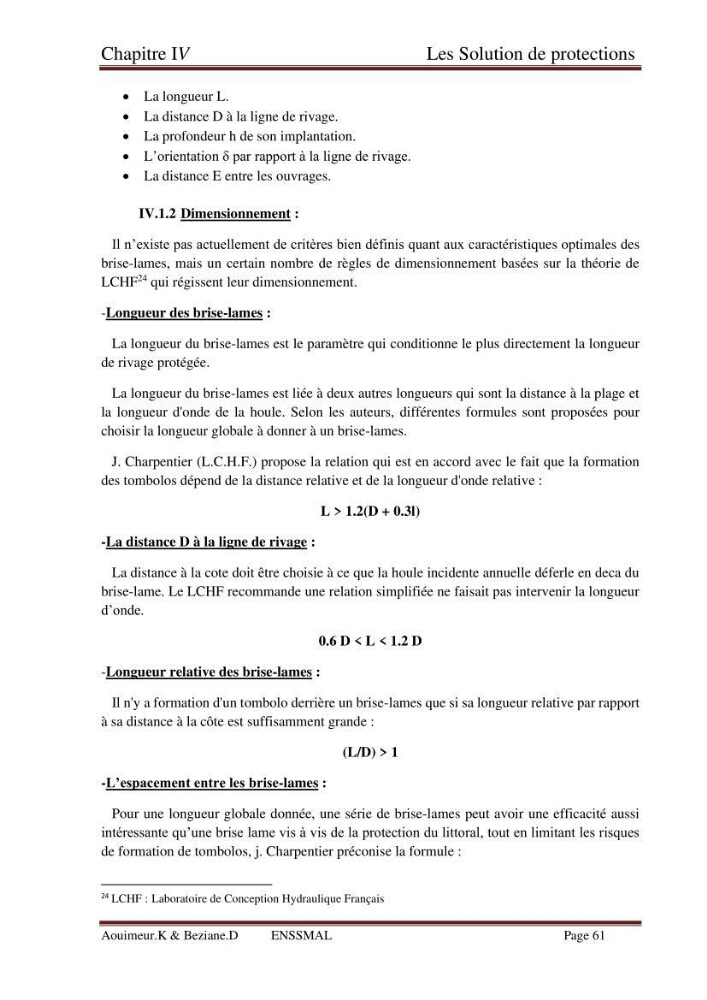

Chapitre IV
Les Solution de protections
Aouimeur.K & Beziane.D
ENSSMAL
Page 61
• La longueur L.
• La distance D à la ligne de rivage.
• La profondeur h de son implantation.
• L’orientation δ par rapport à la ligne de rivage.
• La distance E entre les ouvrages.
IV.1.2 Dimensionnement :
Il n’existe pas actuellement de critères bien définis quant aux caractéristiques optimales des
brise-lames, mais un certain nombre de règles de dimensionnement basées sur la théorie de
LCHF
24 qui régissent leur dimensionnement.
-Longueur des brise-lames :
La longueur du brise-lames est le paramètre qui conditionne le plus directement la longueur
de rivage protégée.
La longueur du brise-lames est liée à deux autres longueurs qui sont la distance à la plage et
la longueur d'onde de la houle. Selon les auteurs, différentes formules sont proposées pour
choisir la longueur globale à donner à un brise-lames.
J. Charpentier (L.C.H.F.) propose la relation qui est en accord avec le fait que la formation
des tombolos dépend de la distance relative et de la longueur d'onde relative :
L > 1.2(D + 0.3l)
-La distance D à la ligne de rivage :
La distance à la cote doit être choisie à ce que la houle incidente annuelle déferle en deca du
brise-lame. Le LCHF recommande une relation simplifiée ne faisait pas intervenir la longueur
d’onde.
0.6 D < L < 1.2 D
-Longueur relative des brise-lames :
Il n'y a formation d'un tombolo derrière un brise-lames que si sa longueur relative par rapport
à sa distance à la côte est suffisamment grande :
(L/D) > 1
-L’espacement entre les brise-lames :
Pour une longueur globale donnée, une série de brise-lames peut avoir une efficacité aussi
intéressante qu’une brise lame vis à vis de la protection du littoral, tout en limitant les risques
de formation de tombolos, j. Charpentier préconise la formule :
24 LCHF : Laboratoire de Conception Hydraulique Français
