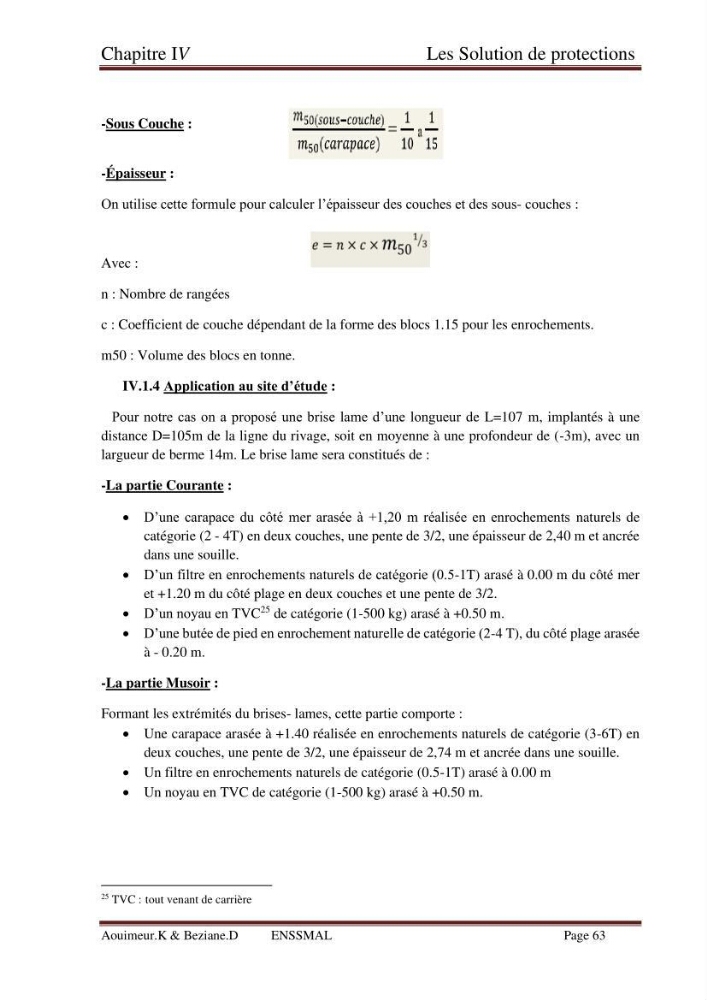

-Sous Couche :
-Épaisseur :
On utilise cette formule pour calculer l’épaisseur des couches et des sous- couches :
Avec :
n : Nombre de rangées
c : Coefficient de couche dépendant de la forme des blocs 1.15 pour les enrochements.
m50 : Volume des blocs en tonne.
IV.1.4 Application au site d’étude :
Pour notre cas on a proposé une brise lame d’une longueur de L=107 m, implantés à une
distance D=105m de la ligne du rivage, soit en moyenne à une profondeur de (-3m), avec un
largueur de berme 14m. Le brise lame sera constitués de :
-La partie Courante :
• D’une carapace du côté mer arasée à +1,20 m réalisée en enrochements naturels de
catégorie (2 - 4T) en deux couches, une pente de 3/2, une épaisseur de 2,40 m et ancrée
dans une souille.
• D’un filtre en enrochements naturels de catégorie (0.5-1T) arasé à 0.00 m du côté mer
et +1.20 m du côté plage en deux couches et une pente de 3/2.
• D’un noyau en TVC
25 de catégorie (1-500 kg) arasé à +0.50 m.
• D’une butée de pied en enrochement naturelle de catégorie (2-4 T), du côté plage arasée
à - 0.20 m.
-La partie Musoir :
Formant les extrémités du brises- lames, cette partie comporte :
• Une carapace arasée à +1.40 réalisée en enrochements naturels de catégorie (3-6T) en
deux couches, une pente de 3/2, une épaisseur de 2,74 m et ancrée dans une souille.
• Un filtre en enrochements naturels de catégorie (0.5-1T) arasé à 0.00 m
• Un noyau en TVC de catégorie (1-500 kg) arasé à +0.50 m.
25 TVC : tout venant de carrière
