,
;
;
!
?
;fs';
_
?:
.
'
"
'
.
: Î' '
;,
.
_
—
"
,
,(
,.
.
a
.
g;
b
—
*
.
;
,
'
‘
:
,
.
p
“'
..
ê '
î
' ,
»“
£;“"!Q
.
,
..
..
_
'
,
4
;
-z
,;
:
;î.
'
,
.
"
-
@
….*-’
€
\.
".,
:»
”;
‘‘”
,
...
$
.
,
î
;
,i;
,
Q
..
;
.*
-
'*;
i
;
°
.
;
_€.
»
‘
\
,
-
Îî
,"
.
‘
c
;»
w
.
—
-
..
-.
;

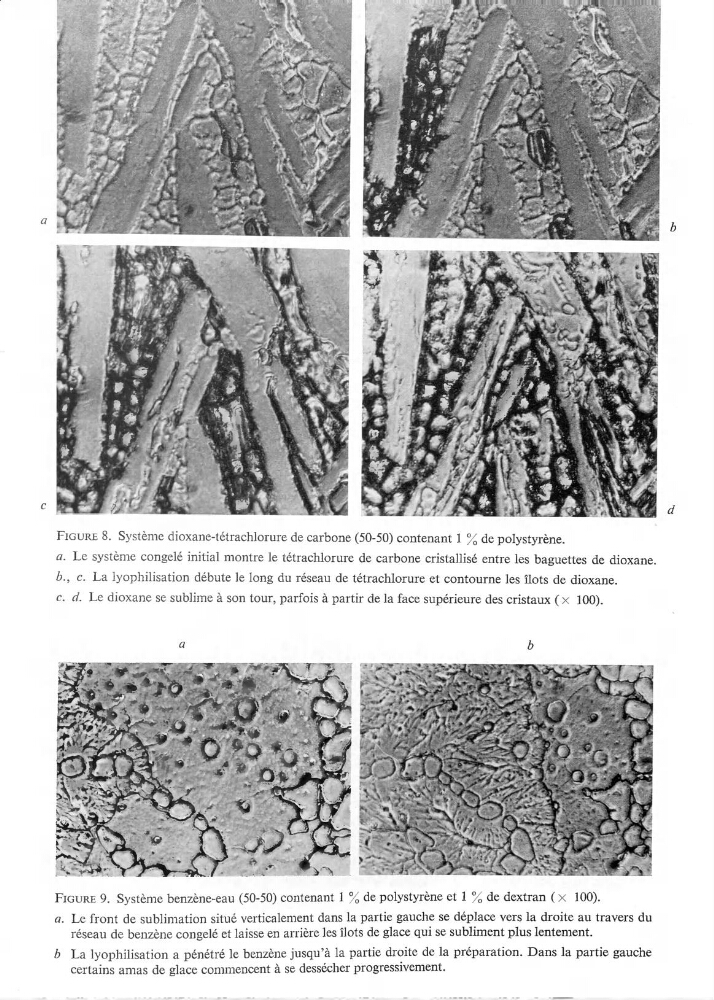

FIGURE 8. Système dioxane-tétrachlorure de carbone (SO-50) contenant 1 % de polystyrène.
a.
Le système congelé initial montre le tétrachlorure de carbone cristallisé entre les baguettes de dioxane.
b., c. La lyophilisation débute le long du réseau de tétrachlorure et contourne les îlots de dioxane.
c.
d. Le dioxane se sublime à son tour, parfois à partir de la face supérieure des cristaux ( >< 100).
a
b
;»
r“:$ 'ΑÎ
?’
_
'%ï*
_
…
'
F”
;ËT‘Ë”3‘
—
;
ÿ:—'» ,
Wi
….
-v
,
,
@;
30»
’
‘
«.
'; '
"ü.
'
.
*;"‘fîä
-_ f, ’
\;:…;.
»
;f°“ , “
.il—.
::.. ; ; ' —..
“fi:.
g
'
'
“‘“
_
4°. -
-—
_
&,
.—Ë ’
FIGURE 9. Système benzène-eau (SO-50) contenant 1 % de polystyrène et 1 % de dextran (>< 100).
a.
Le front de sublimation situé verticalement dans la partie gauche se déplace vers la droite au travers du
réseau de benzène congelé et laisse en arrière les îlots de glace qu1 se subhment plus lentement.
b
La lyophilisation a pénétré le benzène jusqu’à la partie droite de la préparation. Dans la partie gauche
certains amas de glace commencent à se dessécher progresswement.
