“‘
«j
‘
".
—
_»
£
.
:
.
_
a…
\
\…
-—
s
_
î
;
..
_
_.
:
…
«
__
_,
.
-
;—Î
,

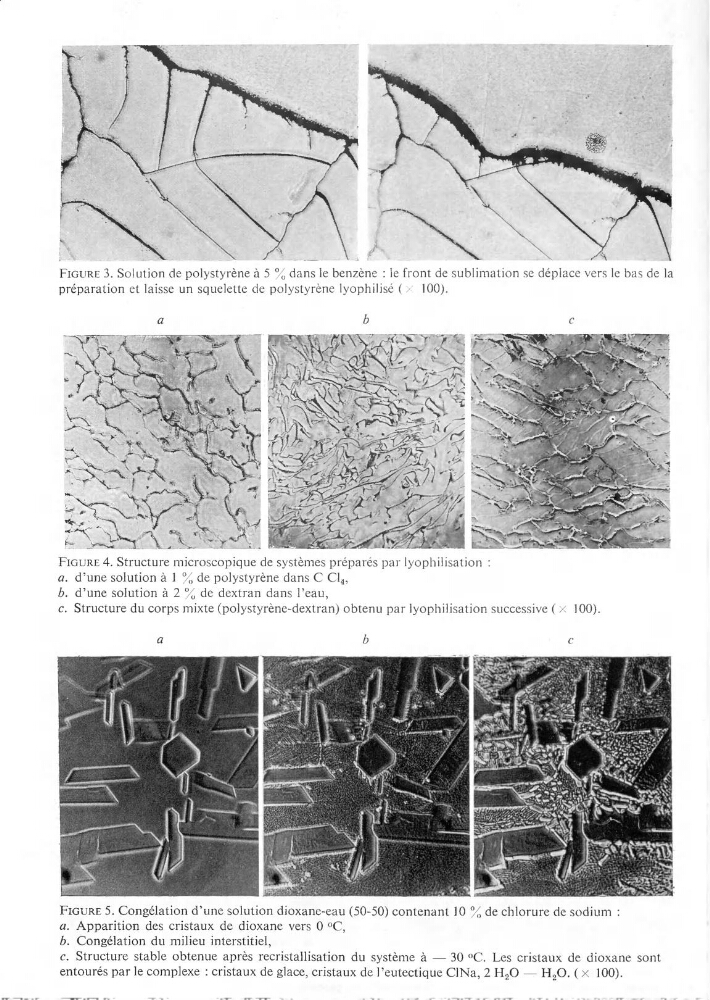

FIGURE 3. Solution de polystyrène à 5 % dans le benzène : le front de sublimation se déplace vers le bas de la
préparation et laisse un squelette de polystyrène lyophilisé (>< 100).
a
b
c
°“
:“
"‘“ >?
‘
°°
rtËΑëi
\
'—>«»Ï"ï'— ;
«=
-*
«ë
:«°.
\;.
-
_
°
«°— ‘°a
“<\i<ä
»
°»=
M
»—
*»’°I,;
içi…
«—x
…
:
;
_
i“…;; r
°.
’; =. ,_
V
\
îî‘ê“‘\ ’
'
/
:‘ x
“‘
‘
“if“
Î"ï“°°
’
\““°"’“°
“g/
f’4
;
'
°
zv
‘
=.
«
°
,
-.
…;“‘«°' _ÿ' i«"==’
f“
g—_/“'_3‘f ‘ '
\
'
(‘
:.
«
“ir“
=
;,_…°«
_—
-
_
“
\b
,
ï”,
”
…_
;/m»
;…
*%
FIGURE 4. Structure microscopique de systèmes préparés par lyophilisation :
a.
d’une solution à 1 % de polystyrène dans C C14,
b. d’une solution à 2 % de dextran dans l’eau,
c.
Structure du corps mixte (polystyrène—dextran) obtenu par lyophilisation successive (>< 100).
a
b
c
.
'
\
_
I
J.
_
_
,
;æ;
.'
°
i
—‘
FIGURE 5. Congélation d’une solution dioxane—eau (SO—50) contenant 10 % de chlorure de sodium :
a.
Apparition des cristaux de dioxane vers 0 °C,
b. Congélation du milieu interstitiel,
c.
Structure stable obtenue après recristallisation du système à — 30 0C. Les cristaux de dioxane sont
entourés par le complexe : cristaux de glace, cristaux de l’eutectique ClNa, 2 H2O — H20. (>< 100).
