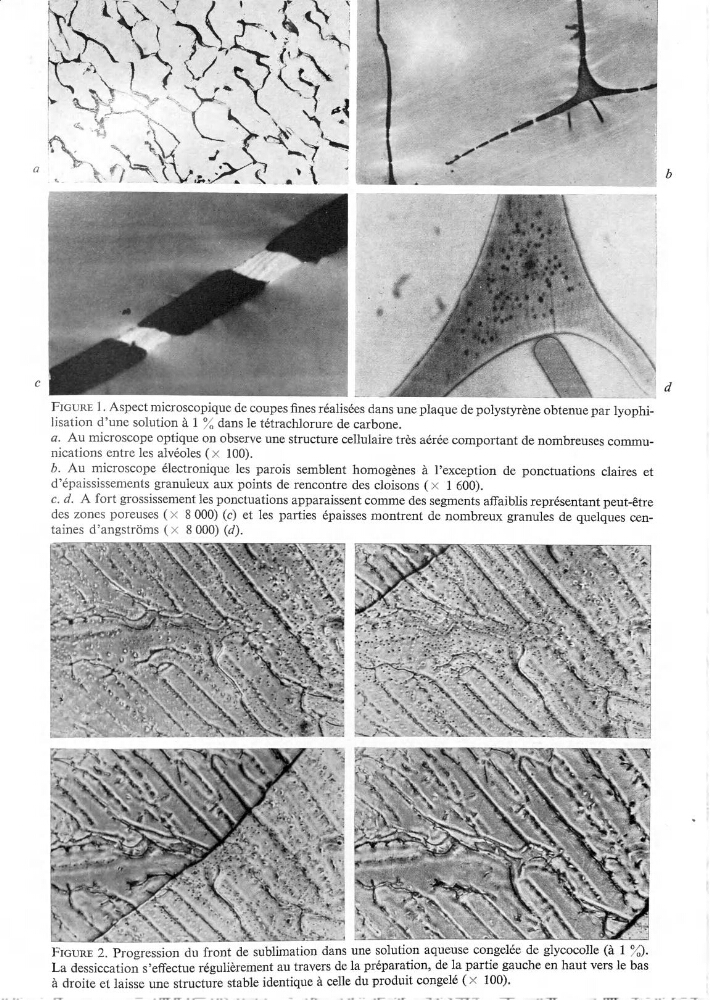

J
“\
.
a
"
—:_,;
,
"!:”Ï'îkï ,'
'
b
1
f… .:. ::;
.
c
,
’
,
d
FIGURE 1
.
Aspect microscopique de coupes nes réalisées dans une plaque de polystyrène obtenue par lyophi—
lisation d’une solution à 1 % dans le tétrachlorure de carbone.
a.
Au microscope optique on observe une structure cellulaire très aérée comportant de nombreuses communications entre les alvéoles (>< 100).
b. Au microscope électronique les parois semblent homogènes à l’exception de ponctuations claires et
d’épaississements granuleux aux points de rencontre des cloisons (>< 1 600).
c. d. A fort grossissement les ponctuations apparaissent comme des segments a°aiblis représentant peut-être
des zones poreuses (X 8 000) (c) et les parties épaisses montrent de nombreux granules de quelques cen—
taines d’angstrôms (>< 8 000) (d).
.:;
FIGURE 2. Progression du front de sublimation dans une solution aqueuse congelée
de glycocolle (à 1 %).
La dessiccation s’effectue régulièrement au travers dela préparation, de la partie gauche en haut vers le bas
à droite et laisse une structure stable identique à celle du produ1t congele (>< 100).
