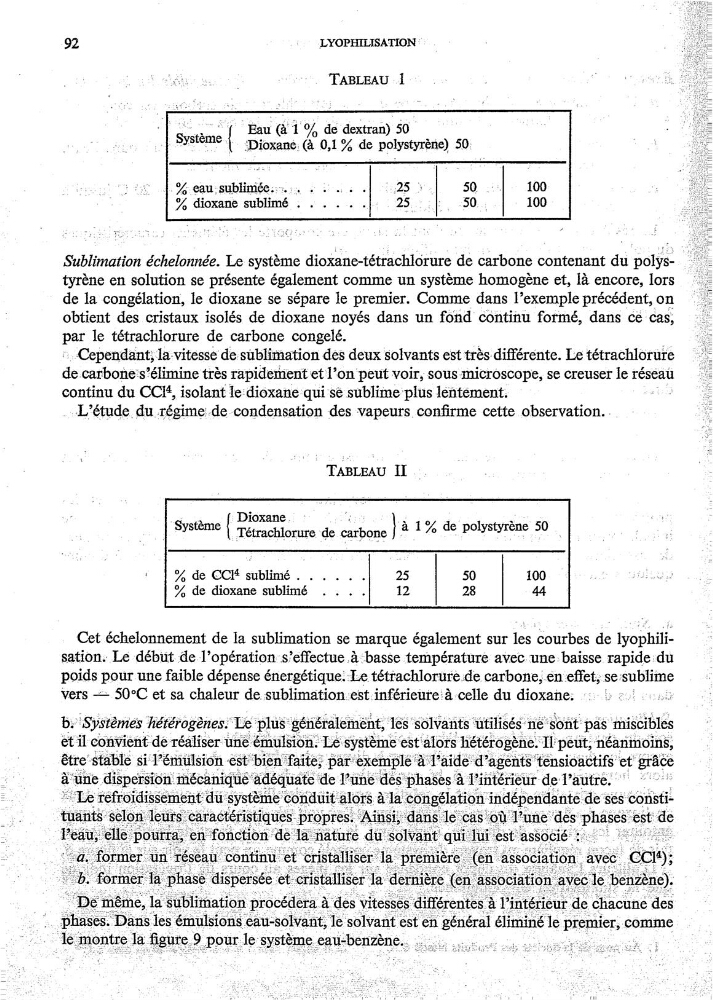

92
,
-
_
*
S
"
'
Eau (à’
de’dextran} 50
'
-
‘
Î
.
:
ys
0,1 % de polystyrène}
a:
% .eau:subniëe…
.
;
..
.
.
;,.25 >
.
sa
,
100
,
‘
,
Ï
_
% dioxanè sublimé
.
.
.
.
.
._
«:
.
50
—
100
Sublimatz‘on e'chelomzée. Le système dioXane—tétràchldrùre de carbone contenant du polÿsi
tyrène en solution se présente également comme un système homogène et, là encore, lors
de la congélation, le dioxane se sépare le premier. Comme dans l’exemple précédent, on
‘
obtient des cristaux isolés de dioxane noyés dans un fond“ continu formé, dans cecas;
par le tétraohlorure de carbone congelé.
…
sublimation des deux s‘olvants est très différente. Le tétrachlorure
decarboel‘s‘ëmine très rapidement etl’on‘péut voir,
se creuser le réseau
continu du CCP, isolant le! di0xanequi ”sé sublime plus lentement:
'
condensation des vapeurs conrme cette observation.
»
…
TABLEAU II
.
-
.
”S tème
}‘1‘Yde
01 st
“ne'50
_
ys
_Tétrachlorure de carbone ? °
P Y yre
.
_
ç
,
,
% de CCI4 sublimé
.
.
.
.
.
.
25
50
100
:=-I……
..
__
% de dioxane sublimé
.
.
.
.
12
28
44
Cet échelonnement de la sublimation se marque également sur les courbes de lyophili—
'
Le début de l’opération .s?e”eotue .à;basSe température aVec une « baisse rapidezdu
'
poids pour une faible dépense énergétiquei:Letéttachlorüfélé
se sublime
Vers
50°C et sa chaleur
du dioxane.
V Ï
îSÿâï‘êmes
plus
lessolvants
pâëm1scrbles
et il
fest‘î‘alors‘
“
,
Hêtreïstabl‘e
gfäæ
-
…;
,
,
Le refrord1ssementdusystemecondmtalorsa
fconsti—
_
'
leaueepourraenfonctwndelanature dusolvantqullulestassoώ
_
7"
*
bformerlaphased18perseeetcrlstalserladermere(enassocmüona"eclebenzee)
‘
élihäié“le,pfremiergcomme
‘
lemontœlaguœ9pouesystemeeaubenæne
«
‘
,
-
_
*
S
"
'
Eau (à’
de’dextran} 50
'
-
‘
Î
.
:
ys
0,1 % de polystyrène}
a:
% .eau:subniëe…
.
;
..
.
.
;,.25 >
.
sa
,
100
,
‘
,
Ï
_
% dioxanè sublimé
.
.
.
.
.
._
«:
.
50
—
100
Sublimatz‘on e'chelomzée. Le système dioXane—tétràchldrùre de carbone contenant du polÿsi
tyrène en solution se présente également comme un système homogène et, là encore, lors
de la congélation, le dioxane se sépare le premier. Comme dans l’exemple précédent, on
‘
obtient des cristaux isolés de dioxane noyés dans un fond“ continu formé, dans cecas;
par le tétraohlorure de carbone congelé.
…
sublimation des deux s‘olvants est très différente. Le tétrachlorure
decarboel‘s‘ëmine très rapidement etl’on‘péut voir,
se creuser le réseau
continu du CCP, isolant le! di0xanequi ”sé sublime plus lentement:
'
condensation des vapeurs conrme cette observation.
»
…
TABLEAU II
.
-
.
”S tème
}‘1‘Yde
01 st
“ne'50
_
ys
_Tétrachlorure de carbone ? °
P Y yre
.
_
ç
,
,
% de CCI4 sublimé
.
.
.
.
.
.
25
50
100
:=-I……
..
__
% de dioxane sublimé
.
.
.
.
12
28
44
Cet échelonnement de la sublimation se marque également sur les courbes de lyophili—
'
Le début de l’opération .s?e”eotue .à;basSe température aVec une « baisse rapidezdu
'
poids pour une faible dépense énergétiquei:Letéttachlorüfélé
se sublime
Vers
50°C et sa chaleur
du dioxane.
V Ï
îSÿâï‘êmes
plus
lessolvants
pâëm1scrbles
et il
fest‘î‘alors‘
“
,
Hêtreïstabl‘e
gfäæ
-
…;
,
,
Le refrord1ssementdusystemecondmtalorsa
fconsti—
_
'
leaueepourraenfonctwndelanature dusolvantqullulestassoώ
_
7"
*
bformerlaphased18perseeetcrlstalserladermere(enassocmüona"eclebenzee)
‘
élihäié“le,pfremiergcomme
‘
lemontœlaguœ9pouesystemeeaubenæne
«
‘
