72

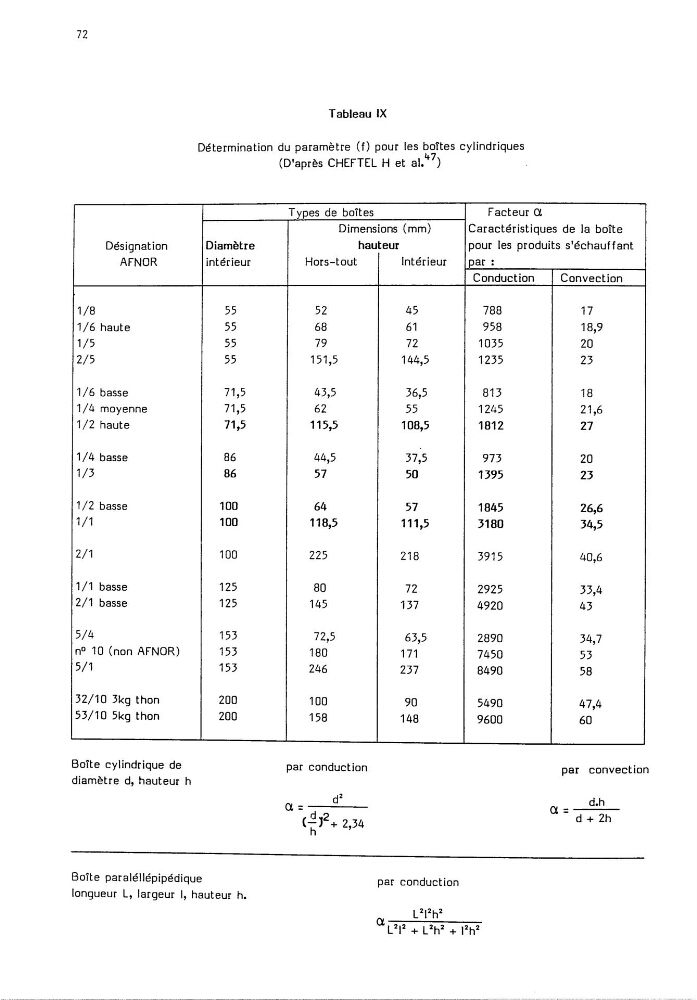

Tableau IX
Détermination du paramètre (f) pour les boîtes cylindriques
(D'après CHEFTEL H et al.“)
Types de boîtes
Facteur OL
Dimensions (mm)
Caractéristiques de la boîte
Désignation
Diamètre
hauteur
pour les produits s‘échauffant
AFNOR
intérieur
Hors—tout
Intérieur
par :
1/8
55
52
45
788
17
1/6 haute
55
68
61
958
18,9
1/5
55
79
72
1035
20
2/5
55
151,5
144,5
1235
23
1/6 basse
71,5
43,5
36,5
813
18
1/4 moyenne
71,5
62
55
1245
21,6
1/2 haute
71,5
115,5
108,5
1812
27
1/4 basse
86
44,5
37,5
973
20
1/3
86
57
50
1395
23
1/2 basse
100
64
57
1845
26,6
1/1
100
118,5
111,5
3180
34,5
2/1
100
225
218
3915
40,6
1/1 basse
125
80
72
2925
33,4
2/1 basse
125
145
137
4920
43
5/4
153
72,5
63,5
2890
34,7
n° 10 (non AFNOR)
153
180
171
7450
53
5/1
153
246
237
8490
58
32/10 3kg thon
200
100
90
5490
47,4
53/10 5kg thon
200
158
148
9600
60
Boîte cylindrique de
par conduction
par
convection
diamètre d, hauteur h
2
a :
dd—
O, :
Æ_
(—)2+ 2,34
d + 2“
h
Boite paraléllépipédique
par conduction
longueur L, largeur |, hauteur h.
L’l2h2
a
2 2
2
2
2
2
L l
+ L h
+ | h
