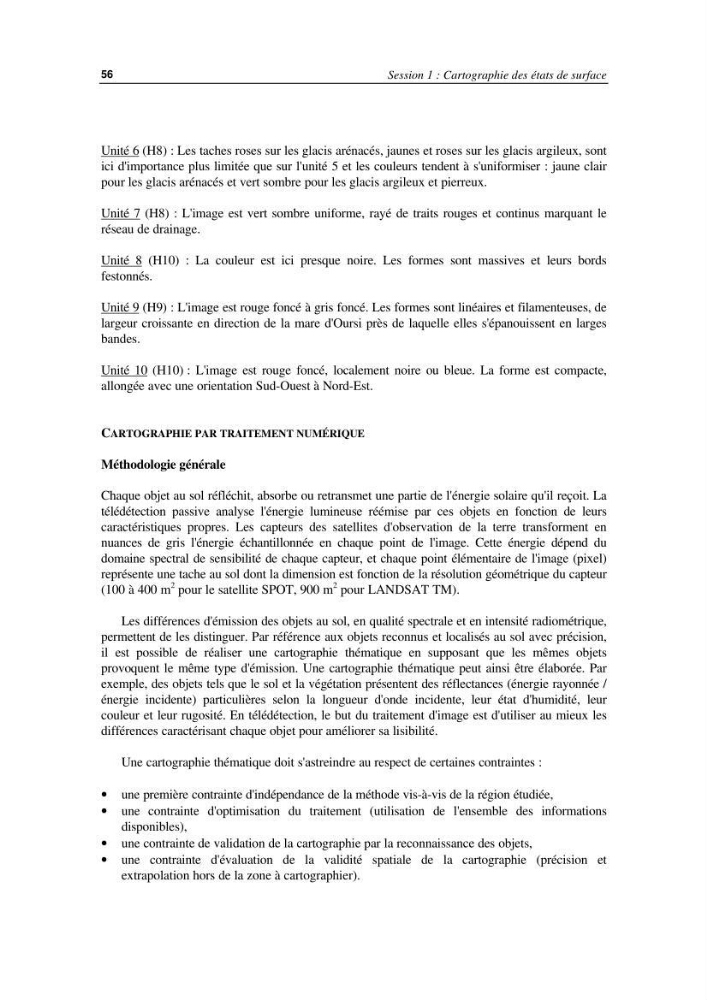

Session 1 : Cartographie des états de surface
56
Unité 6 (H8) : Les taches roses sur les glacis arénacés, jaunes et roses sur les glacis argileux, sont
ici d'importance plus limitée que sur l'unité 5 et les couleurs tendent à s'uniformiser : jaune clair
pour les glacis arénacés et vert sombre pour les glacis argileux et pierreux.
Unité 7 (H8) : L'image est vert sombre uniforme, rayé de traits rouges et continus marquant le
réseau de drainage.
Unité 8 (H10) : La couleur est ici presque noire. Les formes sont massives et leurs bords
festonnés.
Unité 9 (H9) : L'image est rouge foncé à gris foncé. Les formes sont linéaires et filamenteuses, de
largeur croissante en direction de la mare d'Oursi près de laquelle elles s'épanouissent en larges
bandes.
Unité 10 (H10) : L'image est rouge foncé, localement noire ou bleue. La forme est compacte,
allongée avec une orientation Sud-Ouest à Nord-Est.
CARTOGRAPHIE PAR TRAITEMENT NUMÉRIQUE
Méthodologie générale
Chaque objet au sol réfléchit, absorbe ou retransmet une partie de l'énergie solaire qu'il reçoit. La
télédétection passive analyse l'énergie lumineuse réémise par ces objets en fonction de leurs
caractéristiques propres. Les capteurs des satellites d'observation de la terre transforment en
nuances de gris l'énergie échantillonnée en chaque point de l'image. Cette énergie dépend du
domaine spectral de sensibilité de chaque capteur, et chaque point élémentaire de l'image (pixel)
représente une tache au sol dont la dimension est fonction de la résolution géométrique du capteur
(100 à 400 m
2 pour le satellite SPOT, 900 m
2 pour LANDSAT TM).
Les différences d'émission des objets au sol, en qualité spectrale et en intensité radiométrique,
permettent de les distinguer. Par référence aux objets reconnus et localisés au sol avec précision,
il est possible de réaliser une cartographie thématique en supposant que les mêmes objets
provoquent le même type d'émission. Une cartographie thématique peut ainsi être élaborée. Par
exemple, des objets tels que le sol et la végétation présentent des réflectances (énergie rayonnée /
énergie incidente) particulières selon la longueur d'onde incidente, leur état d'humidité, leur
couleur et leur rugosité. En télédétection, le but du traitement d'image est d'utiliser au mieux les
différences caractérisant chaque objet pour améliorer sa lisibilité.
Une cartographie thématique doit s'astreindre au respect de certaines contraintes :
• une première contrainte d'indépendance de la méthode vis-à-vis de la région étudiée,
• une contrainte d'optimisation du traitement (utilisation de l'ensemble des informations
disponibles),
• une contrainte de validation de la cartographie par la reconnaissance des objets,
• une contrainte d'évaluation de la validité spatiale de la cartographie (précision et
extrapolation hors de la zone à cartographier).
