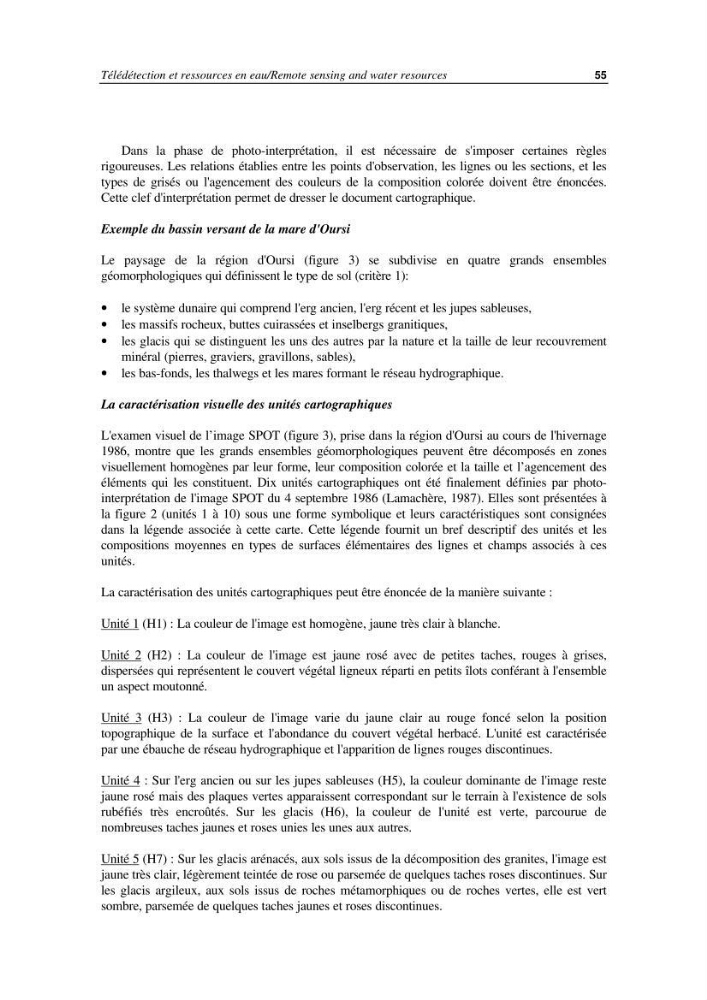

Télédétection et ressources en eau/Remote sensing and water resources
55
Dans la phase de photo-interprétation, il est nécessaire de s'imposer certaines règles
rigoureuses. Les relations établies entre les points d'observation, les lignes ou les sections, et les
types de grisés ou l'agencement des couleurs de la composition colorée doivent être énoncées.
Cette clef d'interprétation permet de dresser le document cartographique.
Exemple du bassin versant de la mare d'Oursi
Le paysage de la région d'Oursi (figure 3) se subdivise en quatre grands ensembles
géomorphologiques qui définissent le type de sol (critère 1):
• le système dunaire qui comprend l'erg ancien, l'erg récent et les jupes sableuses,
• les massifs rocheux, buttes cuirassées et inselbergs granitiques,
• les glacis qui se distinguent les uns des autres par la nature et la taille de leur recouvrement
minéral (pierres, graviers, gravillons, sables),
• les bas-fonds, les thalwegs et les mares formant le réseau hydrographique.
La caractérisation visuelle des unités cartographiques
L'examen visuel de l’image SPOT (figure 3), prise dans la région d'Oursi au cours de l'hivernage
1986, montre que les grands ensembles géomorphologiques peuvent être décomposés en zones
visuellement homogènes par leur forme, leur composition colorée et la taille et l’agencement des
éléments qui les constituent. Dix unités cartographiques ont été finalement définies par photointerprétation de l'image SPOT du 4 septembre 1986 (Lamachère, 1987). Elles sont présentées à
la figure 2 (unités 1 à 10) sous une forme symbolique et leurs caractéristiques sont consignées
dans la légende associée à cette carte. Cette légende fournit un bref descriptif des unités et les
compositions moyennes en types de surfaces élémentaires des lignes et champs associés à ces
unités.
La caractérisation des unités cartographiques peut être énoncée de la manière suivante :
Unité 1 (H1) : La couleur de l'image est homogène, jaune très clair à blanche.
Unité 2 (H2) : La couleur de l'image est jaune rosé avec de petites taches, rouges à grises,
dispersées qui représentent le couvert végétal ligneux réparti en petits îlots conférant à l'ensemble
un aspect moutonné.
Unité 3 (H3) : La couleur de l'image varie du jaune clair au rouge foncé selon la position
topographique de la surface et l'abondance du couvert végétal herbacé. L'unité est caractérisée
par une ébauche de réseau hydrographique et l'apparition de lignes rouges discontinues.
Unité 4 : Sur l'erg ancien ou sur les jupes sableuses (H5), la couleur dominante de l'image reste
jaune rosé mais des plaques vertes apparaissent correspondant sur le terrain à l'existence de sols
rubéfiés très encroûtés. Sur les glacis (H6), la couleur de l'unité est verte, parcourue de
nombreuses taches jaunes et roses unies les unes aux autres.
Unité 5 (H7) : Sur les glacis arénacés, aux sols issus de la décomposition des granites, l'image est
jaune très clair, légèrement teintée de rose ou parsemée de quelques taches roses discontinues. Sur
les glacis argileux, aux sols issus de roches métamorphiques ou de roches vertes, elle est vert
sombre, parsemée de quelques taches jaunes et roses discontinues.
