Chapitre II : Matériels et Méthodes
100

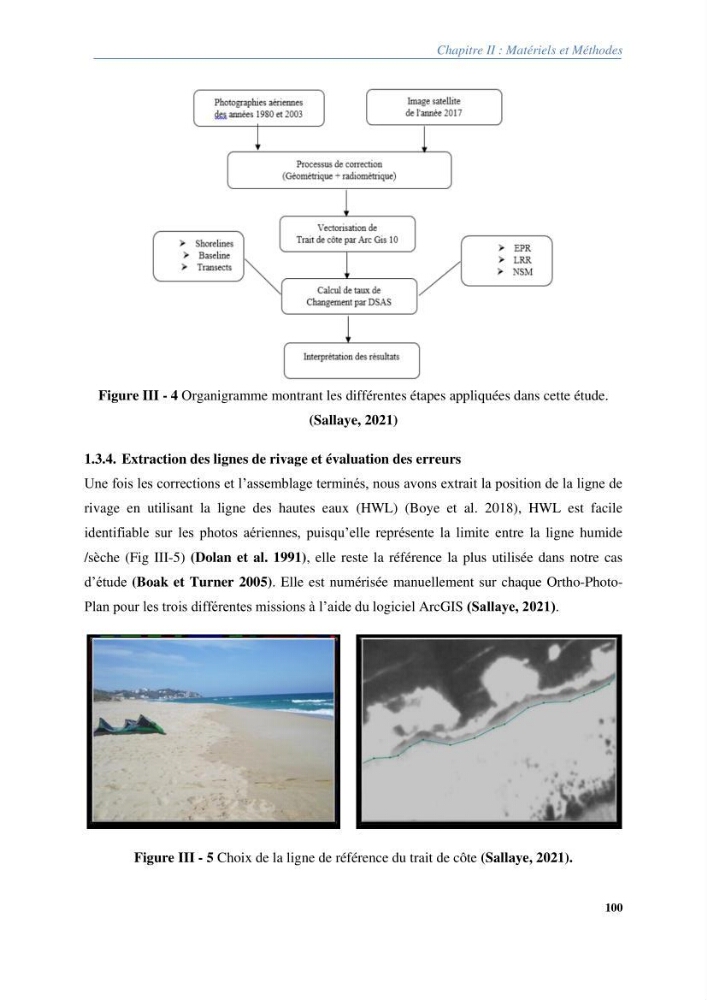

Figure III - 4 Organigramme montrant les différentes étapes appliquées dans cette étude.
(Sallaye, 2021)
1.3.4. Extraction des lignes de rivage et évaluation des erreurs
Une fois les corrections et l’assemblage terminés, nous avons extrait la position de la ligne de
rivage en utilisant la ligne des hautes eaux (HWL) (Boye et al. 2018), HWL est facile
identifiable sur les photos aériennes, puisqu’elle représente la limite entre la ligne humide
/sèche (Fig III-5) (Dolan et al. 1991), elle reste la référence la plus utilisée dans notre cas
d’étude (Boak et Turner 2005). Elle est numérisée manuellement sur chaque Ortho-PhotoPlan pour les trois différentes missions à l’aide du logiciel ArcGIS (Sallaye, 2021).
Figure III - 5 Choix de la ligne de référence du trait de côte (Sallaye, 2021).
