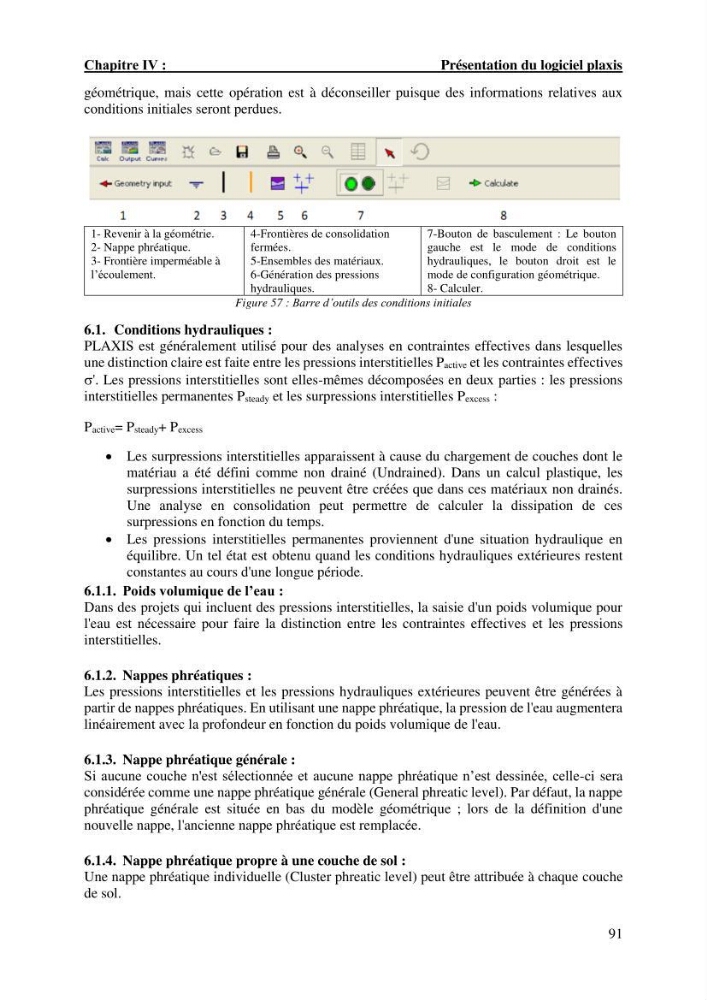

Chapitre Ⅳ :
Présentation du logiciel plaxis
91
géométrique, mais cette opération est à déconseiller puisque des informations relatives aux
conditions initiales seront perdues.
1- Revenir à la géométrie.
2- Nappe phréatique.
3- Frontière imperméable à
l’écoulement.
4-Frontières de consolidation
fermées.
5-Ensembles des matériaux.
6-Génération des pressions
hydrauliques.
7-Bouton de basculement : Le bouton
gauche est le mode de conditions
hydrauliques, le bouton droit est le
mode de configuration géométrique.
8- Calculer.
Figure 57 : Barre d’outils des conditions initiales
6.1. Conditions hydrauliques :
PLAXIS est généralement utilisé pour des analyses en contraintes effectives dans lesquelles
une distinction claire est faite entre les pressions interstitielles Pactive et les contraintes effectives
'. Les pressions interstitielles sont elles-mêmes décomposées en deux parties : les pressions
interstitielles permanentes Psteady et les surpressions interstitielles Pexcess :
Pactive= Psteady+ Pexcess
Les surpressions interstitielles apparaissent à cause du chargement de couches dont le
matériau a été défini comme non drainé (Undrained). Dans un calcul plastique, les
surpressions interstitielles ne peuvent être créées que dans ces matériaux non drainés.
Une analyse en consolidation peut permettre de calculer la dissipation de ces
surpressions en fonction du temps.
Les pressions interstitielles permanentes proviennent d'une situation hydraulique en
équilibre. Un tel état est obtenu quand les conditions hydrauliques extérieures restent
constantes au cours d'une longue période.
6.1.1. Poids volumique de l’eau :
Dans des projets qui incluent des pressions interstitielles, la saisie d'un poids volumique pour
l'eau est nécessaire pour faire la distinction entre les contraintes effectives et les pressions
interstitielles.
6.1.2. Nappes phréatiques :
Les pressions interstitielles et les pressions hydrauliques extérieures peuvent être générées à
partir de nappes phréatiques. En utilisant une nappe phréatique, la pression de l'eau augmentera
linéairement avec la profondeur en fonction du poids volumique de l'eau.
6.1.3. Nappe phréatique générale :
Si aucune couche n'est sélectionnée et aucune nappe phréatique n’est dessinée, celle-ci sera
considérée comme une nappe phréatique générale (General phreatic level). Par défaut, la nappe
phréatique générale est située en bas du modèle géométrique ; lors de la définition d'une
nouvelle nappe, l'ancienne nappe phréatique est remplacée.
6.1.4. Nappe phréatique propre à une couche de sol :
Une nappe phréatique individuelle (Cluster phreatic level) peut être attribuée à chaque couche
de sol.
