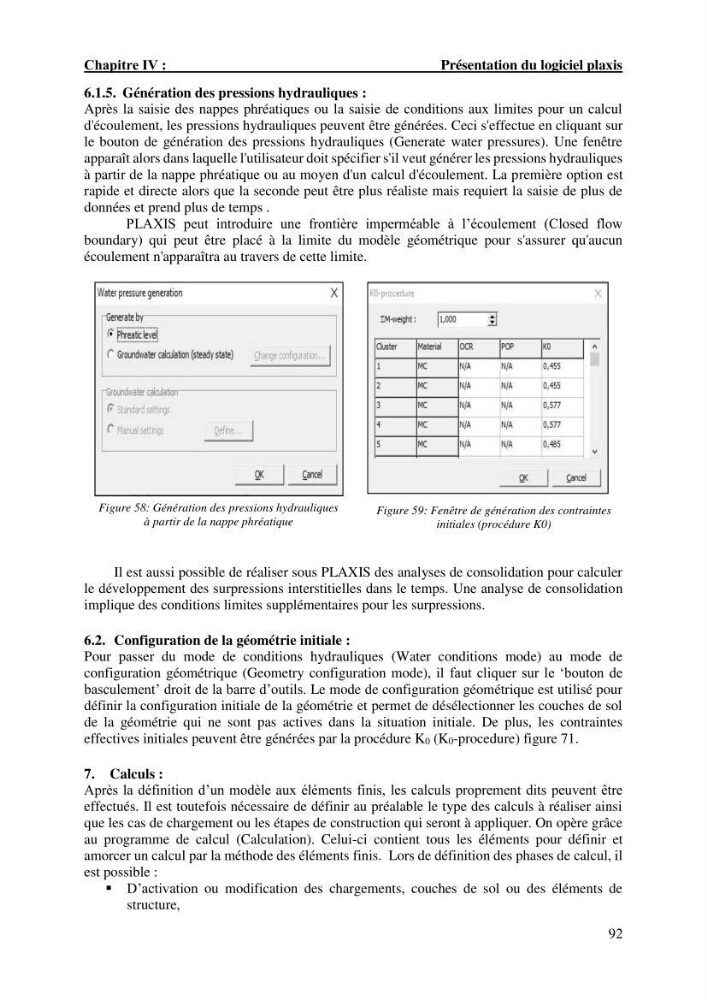

Chapitre Ⅳ :
Présentation du logiciel plaxis
92
6.1.5. Génération des pressions hydrauliques :
Après la saisie des nappes phréatiques ou la saisie de conditions aux limites pour un calcul
d'écoulement, les pressions hydrauliques peuvent être générées. Ceci s'effectue en cliquant sur
le bouton de génération des pressions hydrauliques (Generate water pressures). Une fenêtre
apparaît alors dans laquelle l'utilisateur doit spécifier s'il veut générer les pressions hydrauliques
à partir de la nappe phréatique ou au moyen d'un calcul d'écoulement. La première option est
rapide et directe alors que la seconde peut être plus réaliste mais requiert la saisie de plus de
données et prend plus de temps .
PLAXIS peut introduire une frontière imperméable à l’écoulement (Closed flow
boundary) qui peut être placé à la limite du modèle géométrique pour s'assurer qu'aucun
écoulement n'apparaîtra au travers de cette limite.
Il est aussi possible de réaliser sous PLAXIS des analyses de consolidation pour calculer
le développement des surpressions interstitielles dans le temps. Une analyse de consolidation
implique des conditions limites supplémentaires pour les surpressions.
6.2. Configuration de la géométrie initiale :
Pour passer du mode de conditions hydrauliques (Water conditions mode) au mode de
configuration géométrique (Geometry configuration mode), il faut cliquer sur le ‘bouton de
basculement’ droit de la barre d’outils. Le mode de configuration géométrique est utilisé pour
définir la configuration initiale de la géométrie et permet de désélectionner les couches de sol
de la géométrie qui ne sont pas actives dans la situation initiale. De plus, les contraintes
effectives initiales peuvent être générées par la procédure K0 (K0-procedure) figure 71.
7. Calculs :
Après la définition d’un modèle aux éléments finis, les calculs proprement dits peuvent être
effectués. Il est toutefois nécessaire de définir au préalable le type des calculs à réaliser ainsi
que les cas de chargement ou les étapes de construction qui seront à appliquer. On opère grâce
au programme de calcul (Calculation). Celui-ci contient tous les éléments pour définir et
amorcer un calcul par la méthode des éléments finis. Lors de définition des phases de calcul, il
est possible :
D’activation ou modification des chargements, couches de sol ou des éléments de
structure,
Figure 58: Génération des pressions hydrauliques
à partir de la nappe phréatique
Figure 59: Fenêtre de génération des contraintes
initiales (procédure K0)
