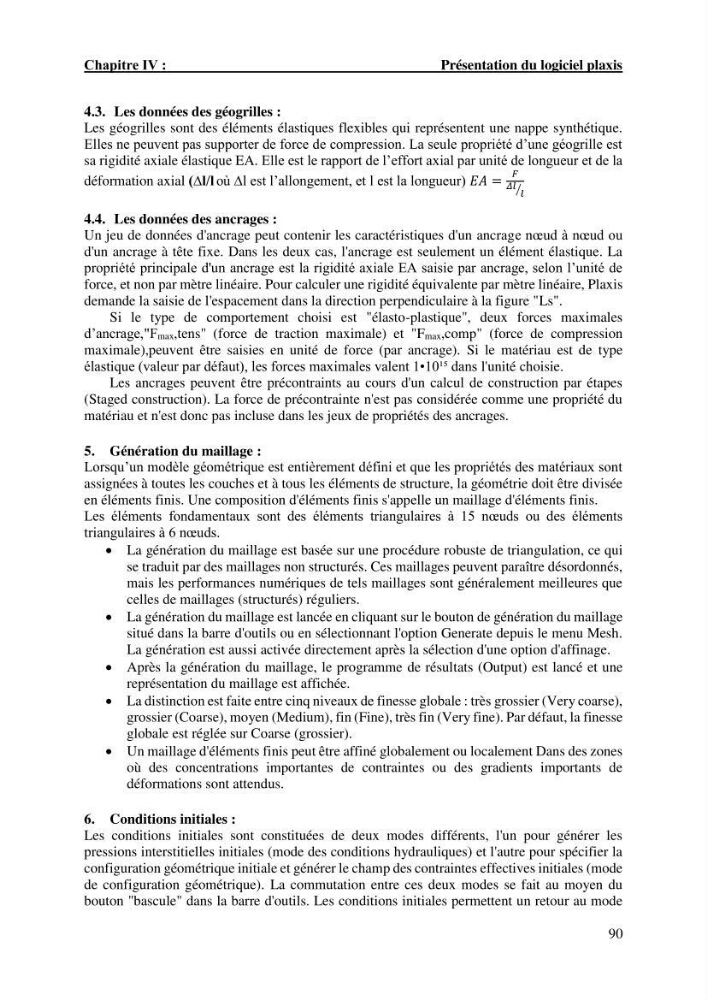

Chapitre Ⅳ :
Présentation du logiciel plaxis
90
4.3. Les données des géogrilles :
Les géogrilles sont des éléments élastiques flexibles qui représentent une nappe synthétique.
Elles ne peuvent pas supporter de force de compression. La seule propriété d’une géogrille est
sa rigidité axiale élastique EA. Elle est le rapport de l’effort axial par unité de longueur et de la
déformation axial (∆l/l où ∆l est l’allongement, et l est la longueur) í µí°¸í µí°´ =
í µí°¹
í µí»¥í µí± í µí±
⁄
4.4. Les données des ancrages :
Un jeu de données d'ancrage peut contenir les caractéristiques d'un ancrage nœud à nœud ou
d'un ancrage à tête fixe. Dans les deux cas, l'ancrage est seulement un élément élastique. La
propriété principale d'un ancrage est la rigidité axiale EA saisie par ancrage, selon l’unité de
force, et non par mètre linéaire. Pour calculer une rigidité équivalente par mètre linéaire, Plaxis
demande la saisie de l'espacement dans la direction perpendiculaire à la figure "Ls".
Si le type de comportement choisi est "élasto-plastique", deux forces maximales
d’ancrage,"Fmax,tens" (force de traction maximale) et "Fmax,comp" (force de compression
maximale),peuvent être saisies en unité de force (par ancrage). Si le matériau est de type
élastique (valeur par défaut), les forces maximales valent 1•10¹⁵ dans l'unité choisie.
Les ancrages peuvent être précontraints au cours d'un calcul de construction par étapes
(Staged construction). La force de précontrainte n'est pas considérée comme une propriété du
matériau et n'est donc pas incluse dans les jeux de propriétés des ancrages.
5. Génération du maillage :
Lorsqu’un modèle géométrique est entièrement défini et que les propriétés des matériaux sont
assignées à toutes les couches et à tous les éléments de structure, la géométrie doit être divisée
en éléments finis. Une composition d'éléments finis s'appelle un maillage d'éléments finis.
Les éléments fondamentaux sont des éléments triangulaires à 15 nœuds ou des éléments
triangulaires à 6 nœuds.
La génération du maillage est basée sur une procédure robuste de triangulation, ce qui
se traduit par des maillages non structurés. Ces maillages peuvent paraître désordonnés,
mais les performances numériques de tels maillages sont généralement meilleures que
celles de maillages (structurés) réguliers.
La génération du maillage est lancée en cliquant sur le bouton de génération du maillage
situé dans la barre d'outils ou en sélectionnant l'option Generate depuis le menu Mesh.
La génération est aussi activée directement après la sélection d'une option d'affinage.
Après la génération du maillage, le programme de résultats (Output) est lancé et une
représentation du maillage est affichée.
La distinction est faite entre cinq niveaux de finesse globale : très grossier (Very coarse),
grossier (Coarse), moyen (Medium), fin (Fine), très fin (Very fine). Par défaut, la finesse
globale est réglée sur Coarse (grossier).
Un maillage d'éléments finis peut être affiné globalement ou localement Dans des zones
où des concentrations importantes de contraintes ou des gradients importants de
déformations sont attendus.
6. Conditions initiales :
Les conditions initiales sont constituées de deux modes différents, l'un pour générer les
pressions interstitielles initiales (mode des conditions hydrauliques) et l'autre pour spécifier la
configuration géométrique initiale et générer le champ des contraintes effectives initiales (mode
de configuration géométrique). La commutation entre ces deux modes se fait au moyen du
bouton "bascule" dans la barre d'outils. Les conditions initiales permettent un retour au mode
