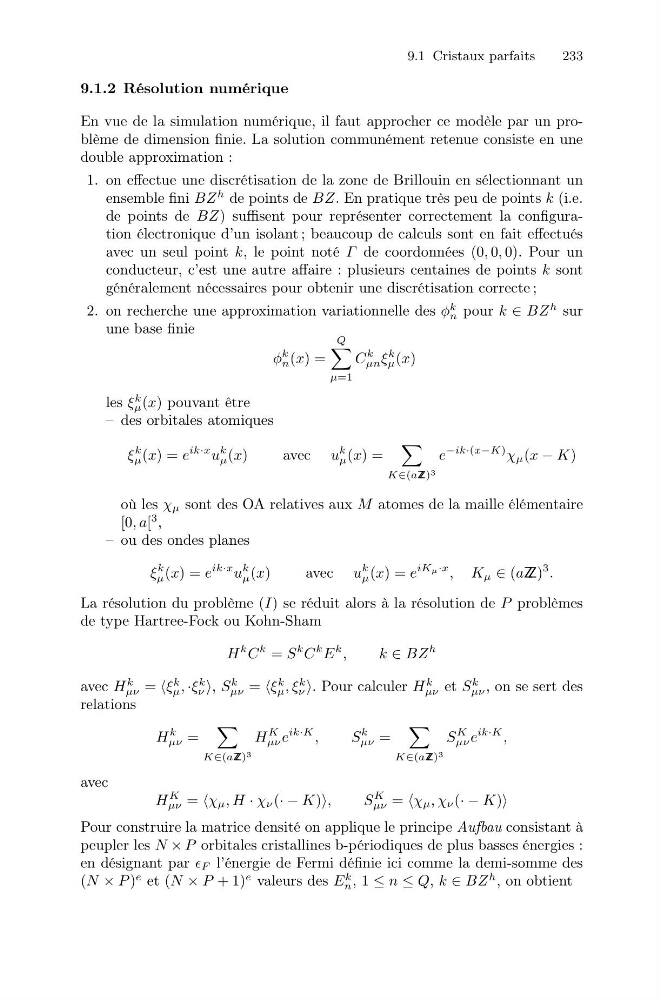

9.1 Cristaux parfaits
233
9.1.2 Résolution numérique
En vue de la simulation numérique, il faut approcher ce modèle par un problème de dimension finie. La solution communément retenue consiste en une
double approximation :
1. on effectue une discrétisation de la zone de Brillouin en sélectionnant un
ensemble fini BZ
h de points de BZ. En pratique très peu de points k (i.e.
de points de BZ) suffisent pour représenter correctement la configuration électronique d’un isolant ; beaucoup de calculs sont en fait effectués
avec un seul point k, le point noté Γ de coordonnées (0, 0, 0). Pour un
conducteur, c’est une autre affaire : plusieurs centaines de points k sont
généralement nécessaires pour obtenir une discrétisation correcte ;
2. on recherche une approximation variationnelle des φ
k
n pour k ∈ BZ
h sur
une base finie
φ
k
n (x) =
Q
µ=1
C
k
µn ξ
k
µ (x)
les ξ
k
µ (x) pouvant être
– des orbitales atomiques
ξ
k
µ (x) = e
ik·x u
k
µ (x)
avec u
k
µ (x) =
K∈(aZ Z) 3
e
−ik·(x−K) χ µ (x − K)
où les χ µ sont des OA relatives aux M atomes de la maille élémentaire
[0, a[
3 ,
– ou des ondes planes
ξ
k
µ (x) = e
ik·x u
k
µ (x)
avec u
k
µ (x) = e
iKµ·x , K µ ∈ (aZ Z)
3 .
La résolution du problème (I) se réduit alors à la résolution de P problèmes
de type Hartree-Fock ou Kohn-Sham
H
k C
k = S
k C
k E
k ,
k∈ BZ
h
avec H
k
µν = ξ
k
µ , ·ξ
k
ν S
k
µν = ξ
k
µ , ξ
k
ν Pour calculer H
k
µν et S
k
µν , on se sert des
relations
H
k
µν =
K∈(aZ Z) 3
H
K
µν e
ik·K ,
S
k
µν =
K∈(aZ Z) 3
S
K
µν e
ik·K ,
avec
H
K
µν = χ µ , H · χ ν (· − K),
S
K
µν = χ µ , χ ν (· − K)
Pour construire la matrice densité on applique le principe Aufbau consistant à
peupler les N × P orbitales cristallines b-périodiques de plus basses énergies :
en désignant par F l’énergie de Fermi définie ici comme la demi-somme des
(N × P )
e et (N × P + 1)
e valeurs des E
k
n , 1 ≤ n ≤ Q, k ∈ BZ
h , on obtient
