4. Ptéridophytes
113

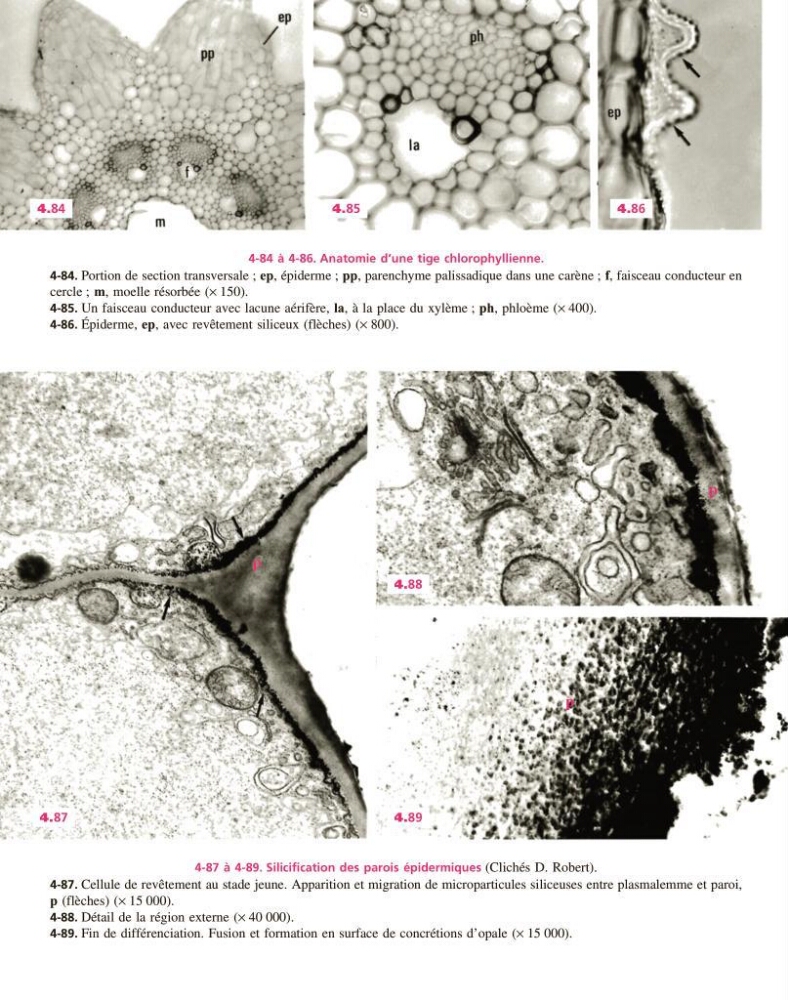

4-84 à 4-86. Anatomie d’une tige chlorophyllienne.
4-84. Portion de section transversale ; ep, épiderme ; pp, parenchyme palissadique dans une carène ; f, faisceau conducteur en
cercle ; m, moelle résorbée (× 150).
4-85. Un faisceau conducteur avec lacune aérifère, la, à la place du xylème ; ph, phloème (× 400).
4-86. Épiderme, ep, avec revêtement siliceux (flèches) (× 800).
4-87 à 4-89. Silicification des parois épidermiques (Clichés D. Robert).
4-87. Cellule de revêtement au stade jeune. Apparition et migration de microparticules siliceuses entre plasmalemme et paroi,
p (flèches) (× 15 000).
4-88. Détail de la région externe (× 40 000).
4-89. Fin de différenciation. Fusion et formation en surface de concrétions d’opale (× 15 000).
4.84
4.85
4.86
4.87
4.89
4.88
p
p
p
