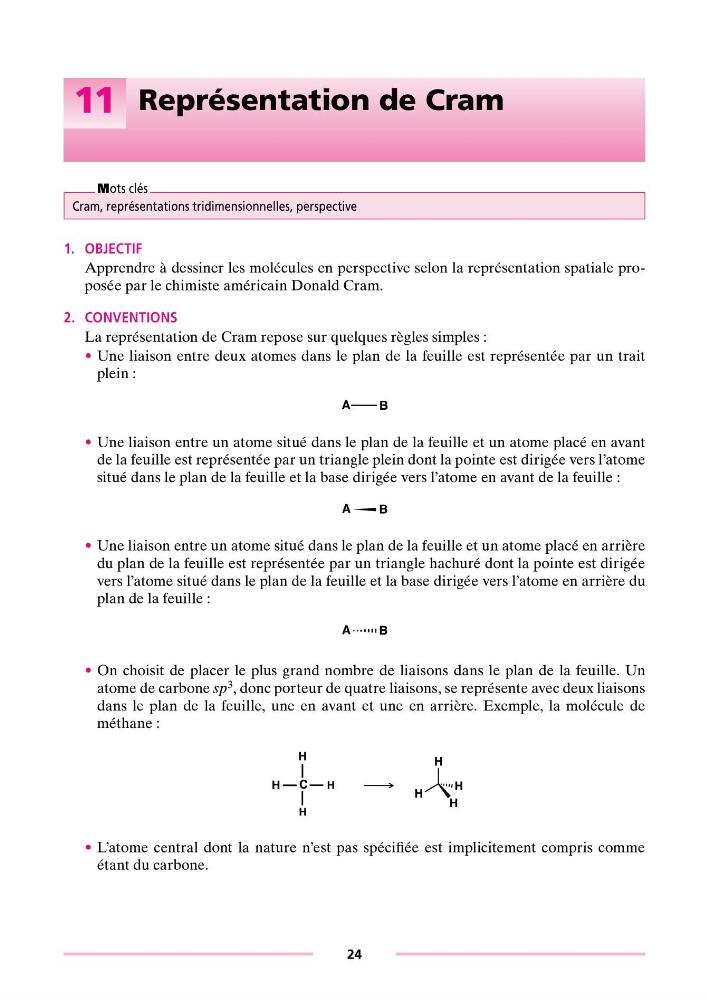

11 ReprésentationdeCram
Mots clés
Cram, représentations tridimensionnelles, perspective
1. OBJECTIF
Apprendre à dessiner les molécules en perspective selon la représentation spatiale proposée par le chimiste américain Donald Cram.
2. CONVENTIONS
La représentation de Cram repose sur quelques règles simples :
• Une liaison entre deux atomes dans le plan de la feuille est représentée par un trait
plein :
A
B
• Une liaison entre un atome situé dans le plan de la feuille et un atome placé en avant
de la feuille est représentée par un triangle plein dont la pointe est dirigée vers l’atome
situé dans le plan de la feuille et la base dirigée vers l’atome en avant de la feuille :
A
B
• Une liaison entre un atome situé dans le plan de la feuille et un atome placé en arrière
du plan de la feuille est représentée par un triangle hachuré dont la pointe est dirigée
vers l’atome situé dans le plan de la feuille et la base dirigée vers l’atome en arrière du
plan de la feuille :
A
B
• On choisit de placer le plus grand nombre de liaisons dans le plan de la feuille. Un
atome de carbone sp 3 , donc porteur de quatre liaisons, se représente avec deux liaisons
dans le plan de la feuille, une en avant et une en arrière. Exemple, la molécule de
méthane :
C
H
H
H
H
H
H
H
H
• L’atome central dont la nature n’est pas spécifiée est implicitement compris comme
étant du carbone.
