La coupe géologique
Roches sédimentaires
“
calcaires
calcaires dolomitiques
dolomies
calcaires marneux
“
calcaire oolitique
calcaire à silex
calcaire gréseux
argile ou marne
“
grès grossier
grès à ciment calcaire
grès argileux
conglomérat
brèche
évaporites
granite
gneiss, roches métamorphiques
basalte
roches volcaniques massives
cendres et projections volcaniques
Roches endogènes et volcaniques
calcaires massifs
“
sable fin
sable grossier
grès fin

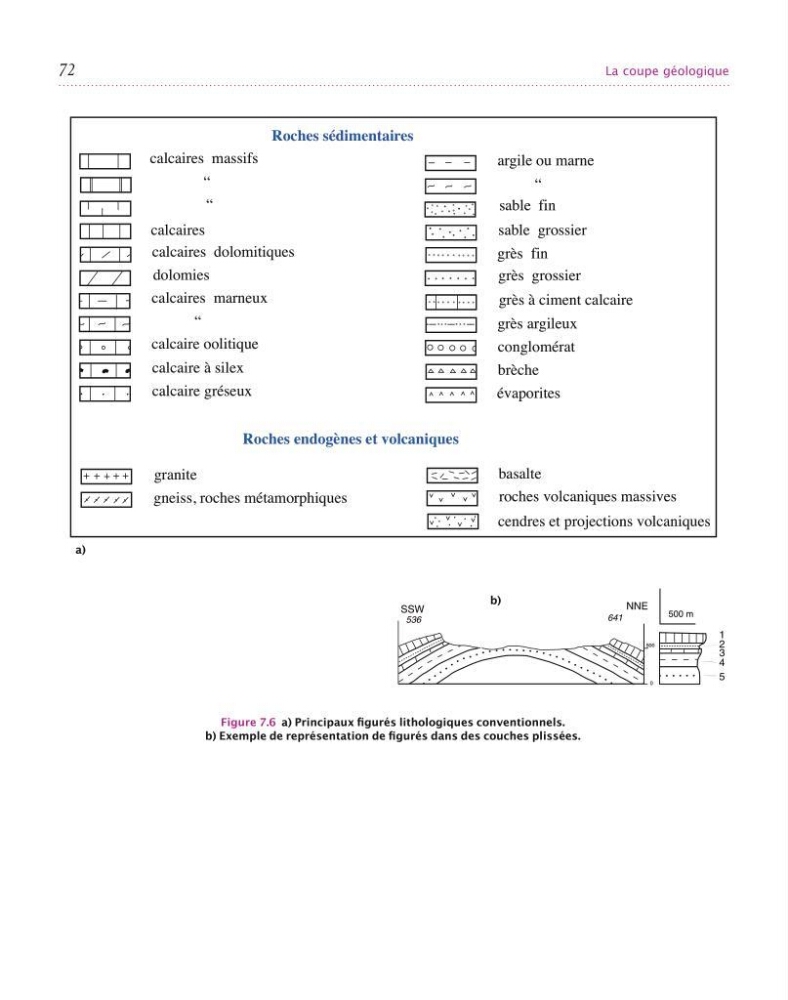

Figure 7.6  a) Principaux figurés lithologiques conventionnels.
b) Exemple de représentation de figurés dans des couches plissées.
a)
SSW
NNE
641
536
500 m
1
2
3
4
5
500
0
b)
