La coupe géologique
73
© Dunod - La photocopie non autorisée est un délit.
x
x
x
x
NNW
SSE
500 m
1
2
3
4
5
6

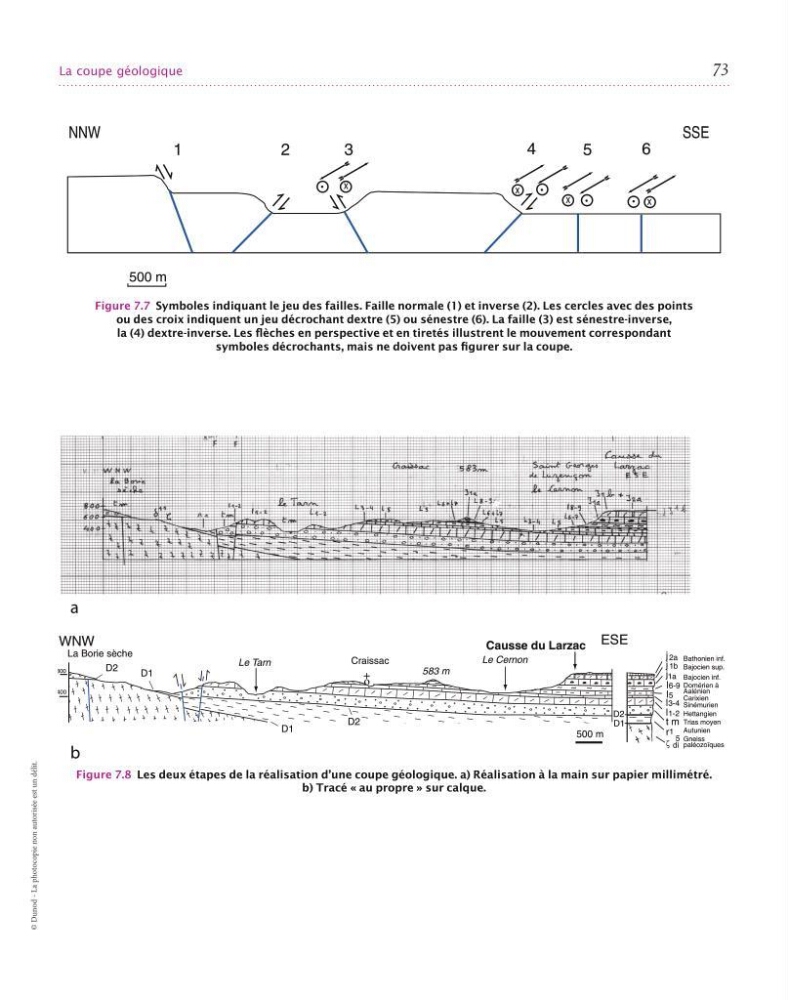

Figure 7.7  Symboles indiquant le jeu des failles. Faille normale (1) et inverse (2). Les cercles avec des points
ou des croix indiquent un jeu décrochant dextre (5) ou sénestre (6). La faille (3) est sénestre-inverse,
la (4) dextre-inverse. Les flèches en perspective et en tiretés illustrent le mouvement correspondant
symboles décrochants, mais ne doivent pas figurer sur la coupe.
Figure 7.8  Les deux étapes de la réalisation d’une coupe géologique. a) Réalisation à la main sur papier   millimétré.
b) Tracé « au propre » sur calque.
a
b
WNW
ESE
Causse du Larzac
Le Cernon
583 m
Craissac
Le Tarn
La Borie sèche
j
j
j
l
l
l
l
t m
r
ζ
2a
1b
1a
6-9
5
3-4
1-2
1 5
di
Gneiss
paléozoïques
Autunien
Trias moyen
Hettangien
Sinémurien
Carixien
Domérien à
Aalénien
Bajocien inf.
Bajocien sup.
Bathonien inf.
o
+
800
400
D2
D1
D2
D2
D1
D1
500 m
