Télédétection et cartographie géologique
55
© Dunod - La photocopie non autorisée est un délit.
par la formation (B). La base de la formation (B) repose
donc sur différents niveaux de la formation (A) érodée en
biseau. Ces observations montrent donc que la formation
(B) repose en discordance modérée sur la formation A. La
formation B s’élargit vers la droite de la photo, ce qui peut
suggérer son épaississement vers l’Est. La légère dépression
topographique accompagnant la formation (B) indique
qu’elle est constituée de terrains tendres, vulnérables à
l’érosion. La teinte grise et unie indique une végétation
surtout herbeuse, donc un soussol assez humide. La planche
915 précise que cette formation (B), appelée “marnes infralutétiennes” (c7 e4), consiste en dépôts continentaux
marécageux d’âge Crétacé supérieur à Éocène moyen (90 à
45 Ma environ).
3) Le hameau de Biranques est installé sur un empilement de couches de roches sèches et incultes, claires sauf
sous les buissons de garrigue. La stratification de l’ensemble
(C) est localement visible. Ces couches calcaires recouvrent
sans discordance apparente les marnes infralutétiennes (B).
Plus résistantes à l’érosion, elles arment les modestes reliefs
du chaînon des collines de Biranques. Les chevrons que
forment les bancs lorsque des ravineaux entaillent la série
indiquent un pendage vers le sud. À l’Est de Biranques, les
zigzags des couches calcaires montrent la présence de plis
d’axes NWSE. À l’est, les couches sont coupées et décalée
par des failles de direction NS. La planche 915 précise que
cette formation (C) est faite de bancs de calcaires lacustres
déposés durant l’Éocène moyen (Lutétien, e35, 45 à 40 Ma
D
D
C
C
A
B
A
E
E
E
Biranques
250 m
N

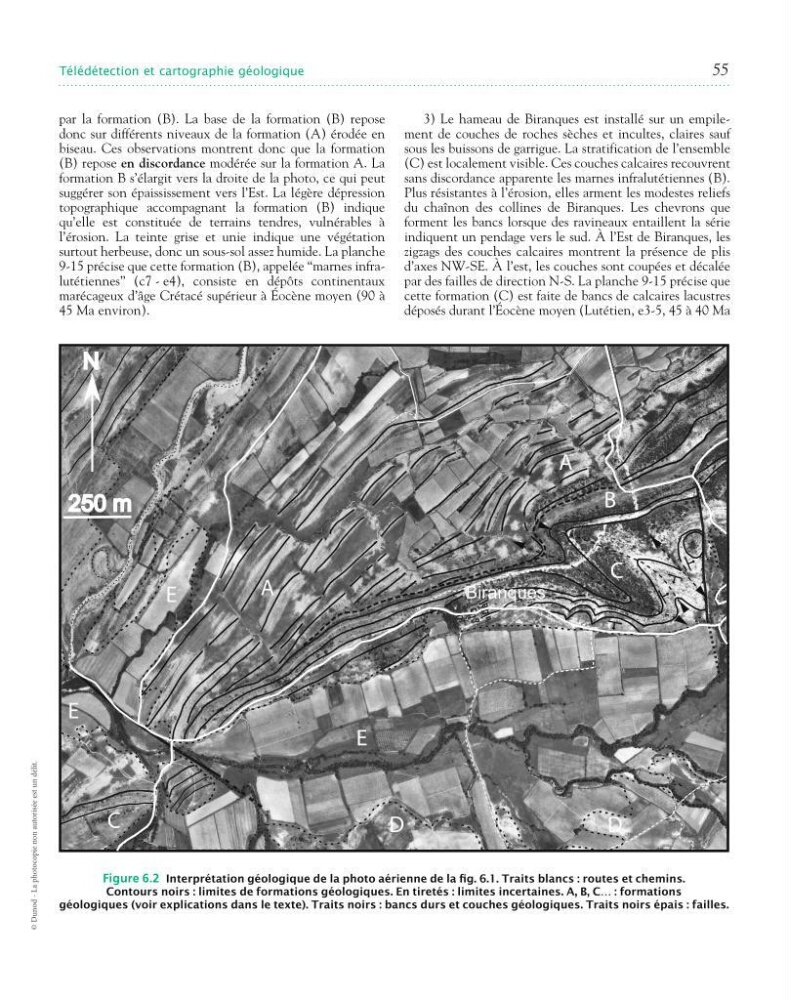

Figure 6.2 Interprétation géologique de la photo aérienne de la fig. 6.1. Traits blancs : routes et chemins.
Contours noirs : limites de formations géologiques. En tiretés : limites incertaines. A, B, C… : formations
géologiques (voir explications dans le texte). Traits noirs : bancs durs et couches géologiques. Traits noirs épais : failles.
55
© Dunod - La photocopie non autorisée est un délit.
par la formation (B). La base de la formation (B) repose
donc sur différents niveaux de la formation (A) érodée en
biseau. Ces observations montrent donc que la formation
(B) repose en discordance modérée sur la formation A. La
formation B s’élargit vers la droite de la photo, ce qui peut
suggérer son épaississement vers l’Est. La légère dépression
topographique accompagnant la formation (B) indique
qu’elle est constituée de terrains tendres, vulnérables à
l’érosion. La teinte grise et unie indique une végétation
surtout herbeuse, donc un soussol assez humide. La planche
915 précise que cette formation (B), appelée “marnes infralutétiennes” (c7 e4), consiste en dépôts continentaux
marécageux d’âge Crétacé supérieur à Éocène moyen (90 à
45 Ma environ).
3) Le hameau de Biranques est installé sur un empilement de couches de roches sèches et incultes, claires sauf
sous les buissons de garrigue. La stratification de l’ensemble
(C) est localement visible. Ces couches calcaires recouvrent
sans discordance apparente les marnes infralutétiennes (B).
Plus résistantes à l’érosion, elles arment les modestes reliefs
du chaînon des collines de Biranques. Les chevrons que
forment les bancs lorsque des ravineaux entaillent la série
indiquent un pendage vers le sud. À l’Est de Biranques, les
zigzags des couches calcaires montrent la présence de plis
d’axes NWSE. À l’est, les couches sont coupées et décalée
par des failles de direction NS. La planche 915 précise que
cette formation (C) est faite de bancs de calcaires lacustres
déposés durant l’Éocène moyen (Lutétien, e35, 45 à 40 Ma
D
D
C
C
A
B
A
E
E
E
Biranques
250 m
N
Figure 6.2 Interprétation géologique de la photo aérienne de la fig. 6.1. Traits blancs : routes et chemins.
Contours noirs : limites de formations géologiques. En tiretés : limites incertaines. A, B, C… : formations
géologiques (voir explications dans le texte). Traits noirs : bancs durs et couches géologiques. Traits noirs épais : failles.
