54
Télédétection et cartographie géologique
6.2 exempLe d’interprétation
photogéo Logique
Le secteur photographié sur la fig. 6.1 se situe dans le nord
du bassin de Saint Martin de Londres (Hérault). Il est repéré
par un cadre sur la planche 9.15. C’est un extrait de la photographie aérienne n° 831 de la mission 71 FR 2117/150
(© IGN, Photothèque Nationale).
Autour du chaînon de petites collines de Biranques, la
région assez basse est drainée par le ruisseau du Lamalou et
ses affluents temporaires. Les cultures révèlent un soussol
labourable, sur des terrains tendres. Les éléments géologiques repérés sur la photo sont reportés sur l’interprétation
photogéologique (fig. 6.2).
a) Les formations géologiques
1) Dans le nord et l’ouest de la photo, l’orientation des
champs cultivés (N 60° E, c’estàdire ENEWSW) reflète
celle des terrains tendres sur lesquelles ils sont installés. Les
champs sont séparés par d’étroites bandes sèches et caillouteuses, correspondant à des niveaux rocailleux non cultivables. Ce secteur repose donc sur une série sédimentaire
tendre, intercalée de quelques bancs durs (formation A). Le
relief est trop faible pour déterminer le pendage des couches
dures avec les méthodes exposées dans le chapitre 3. Mais
les extrémités parfois incurvées de ces niveaux durs suggèrent un pendage des bancs vers le Sud. Ce pendage est en
accord avec celui figurant sur la carte géologique régionale
(planche 915). La notice de cette carte précise que la formation (A) est une série de marnes marines à intercalations
calcaires, datant du début du Crétacé inférieur (Berriasien
et Valanginien, n12, 135 à125 Ma environ).
2) Dans le versant nord des collines de Biranques,
on observe que les bancs calcaires de la série (A) s’interrompent successivement vers le sudouest. Ceci indique
que le haut de la série A a été enlevé, en léger biseau,
par l’érosion. La surface d’érosion a ensuite été recouverte

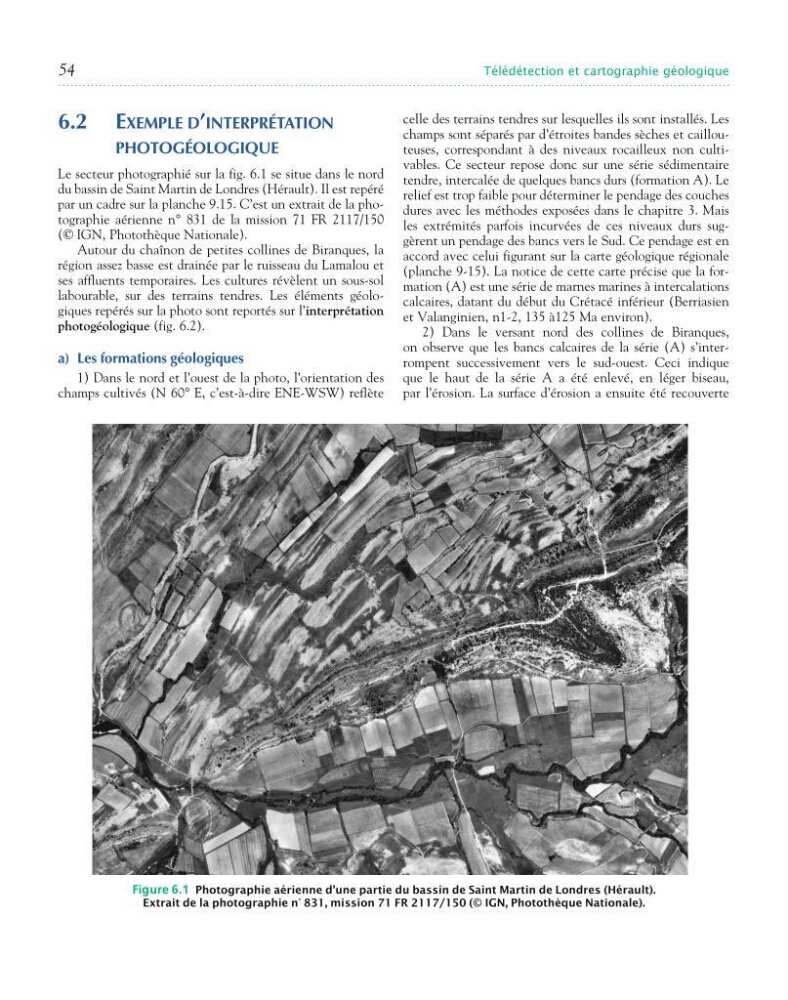

Figure 6.1 Photographie aérienne d’une partie du bassin de Saint Martin de Londres (Hérault).
Extrait de la photographie n° 831, mission 71 FR 2117/150 (© IGN, Photothèque Nationale).
