5.3 • La représentation graphique des paragenèses

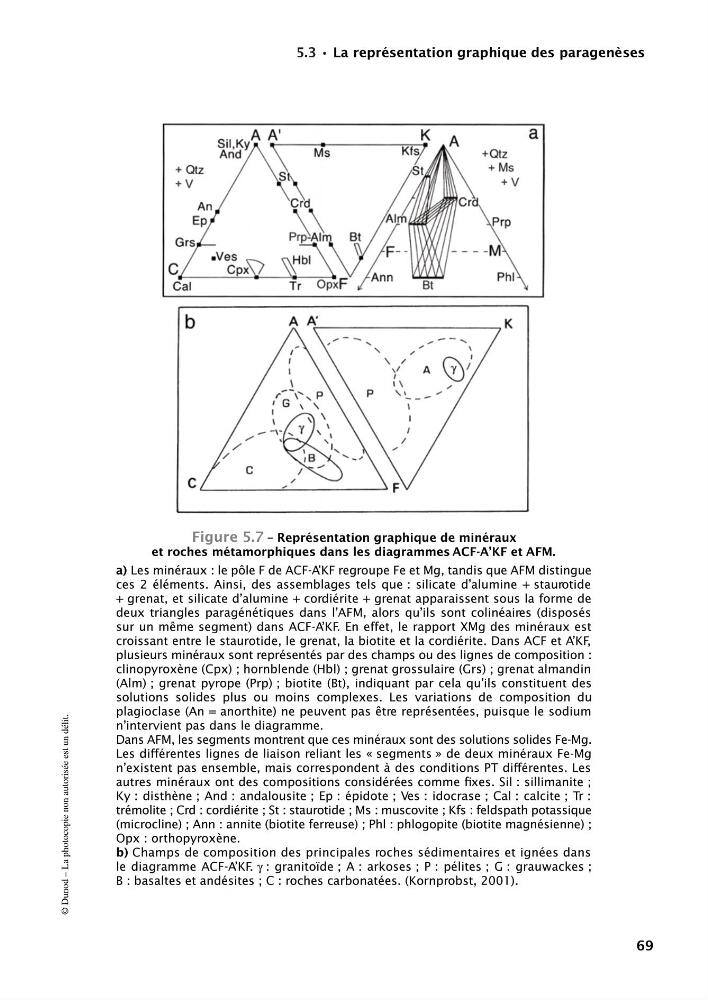

Figure 5.7 – Représentation graphique de minéraux
et roches métamorphiques dans les diagrammes ACF-A’KF et AFM.
a) Les minéraux : le pôle F de ACF-A’KF regroupe Fe et Mg, tandis que AFM distingue
ces 2 éléments. Ainsi, des assemblages tels que : silicate d’alumine + staurotide
+ grenat, et silicate d’alumine + cordiérite + grenat apparaissent sous la forme de
deux triangles paragénétiques dans l’AFM, alors qu’ils sont colinéaires (disposés
sur un même segment) dans ACF-A’KF. En effet, le rapport XMg des minéraux est
croissant entre le staurotide, le grenat, la biotite et la cordiérite. Dans ACF et A’KF,
plusieurs minéraux sont représentés par des champs ou des lignes de composition :
clinopyroxène (Cpx) ; hornblende (Hbl) ; grenat grossulaire (Grs) ; grenat almandin
(Alm) ; grenat pyrope (Prp) ; biotite (Bt), indiquant par cela qu’ils constituent des
solutions solides plus ou moins complexes. Les variations de composition du
plagioclase (An = anorthite) ne peuvent pas être représentées, puisque le sodium
n’intervient pas dans le diagramme.
Dans AFM, les segments montrent que ces minéraux sont des solutions solides Fe-Mg.
Les différentes lignes de liaison reliant les « segments » de deux minéraux Fe-Mg
n’existent pas ensemble, mais correspondent à des conditions PT différentes. Les
autres minéraux ont des compositions considérées comme fixes. Sil : sillimanite ;
Ky : disthène ; And : andalousite ; Ep : épidote ; Ves : idocrase ; Cal : calcite ; Tr :
trémolite ; Crd : cordiérite ; St : staurotide ; Ms : muscovite ; Kfs : feldspath potassique
(microcline) ; Ann : annite (biotite ferreuse) ; Phl : phlogopite (biotite magnésienne) ;
Opx : orthopyroxène.
b) Champs de composition des principales roches sédimentaires et ignées dans
le diagramme ACF-A’KF. γ : granitoïde ; A : arkoses ; P : pélites ; G : grauwackes ;
B : basaltes et andésites ; C : roches carbonatées. (Kornprobst, 2001).
