Chapitre 5 • Le rôle de la composition chimique…
68
Dans le diagramme AFM (figure 5.6), fer et magnésium sont considérés au contraire
comme deux constituants indépendants. Le quartz est un minéral omniprésent et
abondant dans les métapélites, la silice est en excès et on fait abstraction de cet
élément dans le calcul, sous réserve de ne représenter que des roches contenant du
quartz. Les quatre éléments restant : Al 2 O 3 -FeO-MgO-K 2 O sont représentés dans un
tétraèdre pour lequel il faut définir une surface et un pôle de projection qui doit
coïncider avec un minéral (afin d’éviter le croisement des lignes de liaison). La base
du tétraèdre AFM sert de plan de projection ; il n’y a pas de minéral commun des
métapélites au pôle opposé : K 2 O (en fait, K 2 SiO 3 , puisque la silice est en excès). La
muscovite, sur la ligne A-K est, par contre, un minéral commun dans ces lithologies :
le diagramme AFM est la projection du tétraèdre Al 2 O 3 -FeO-MgO-K 2 O (-SiO 2 ) à

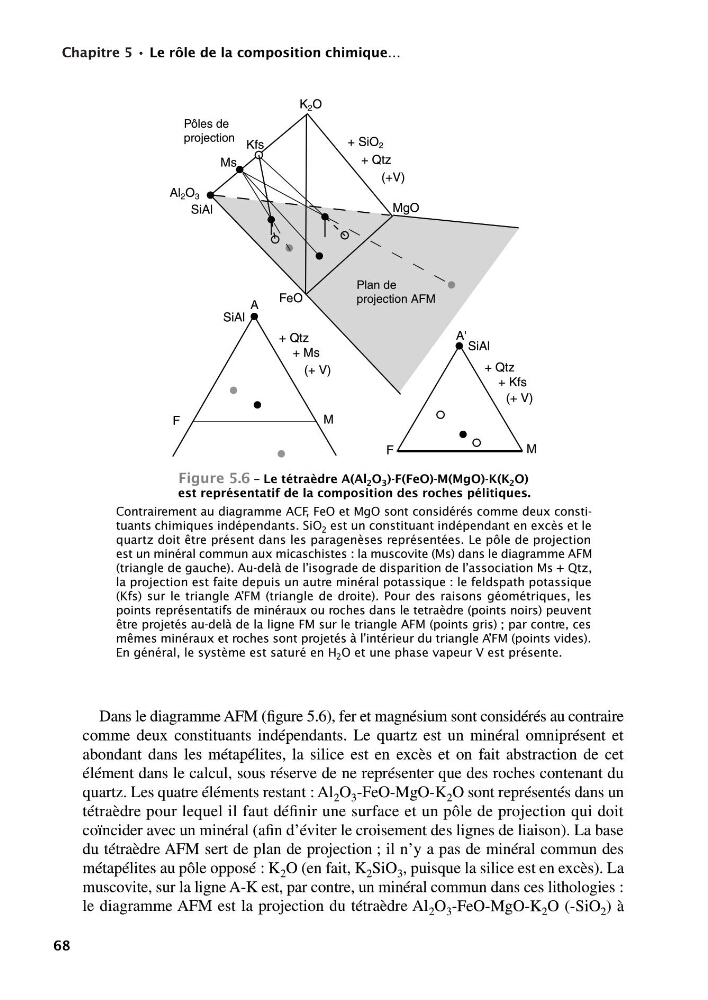

Figure 5.6 – Le tétraèdre A(Al 2 O 3 )-F(FeO)-M(MgO)-K(K 2 O)
est représentatif de la composition des roches pélitiques.
Contrairement au diagramme ACF, FeO et MgO sont considérés comme deux constituants chimiques indépendants. SiO 2 est un constituant indépendant en excès et le
quartz doit être présent dans les paragenèses représentées. Le pôle de projection
est un minéral commun aux micaschistes : la muscovite (Ms) dans le diagramme AFM
(triangle de gauche). Au-delà de l’isograde de disparition de l’association Ms + Qtz,
la projection est faite depuis un autre minéral potassique : le feldspath potassique
(Kfs) sur le triangle A’FM (triangle de droite). Pour des raisons géométriques, les
points représentatifs de minéraux ou roches dans le tetraèdre (points noirs) peuvent
être projetés au-delà de la ligne FM sur le triangle AFM (points gris) ; par contre, ces
mêmes minéraux et roches sont projetés à l’intérieur du triangle A’FM (points vides).
En général, le système est saturé en H 2 O et une phase vapeur V est présente.
K 2 O
Al 2 O 3
MgO
FeO
Ms
Kfs
+ Qtz
Pôles de
projection
Plan de
projection AFM
+ SiO 2
SiAl
SiAl
(+V)
(+ V)
(+ V)
M
+ Qtz
+ Ms
A
F
SiAl
M
+ Qtz
+ Kfs
A'
F
9782100522682-Nicollet.fm Page 68 Mardi, 29. décembre 2009 4:34 16
