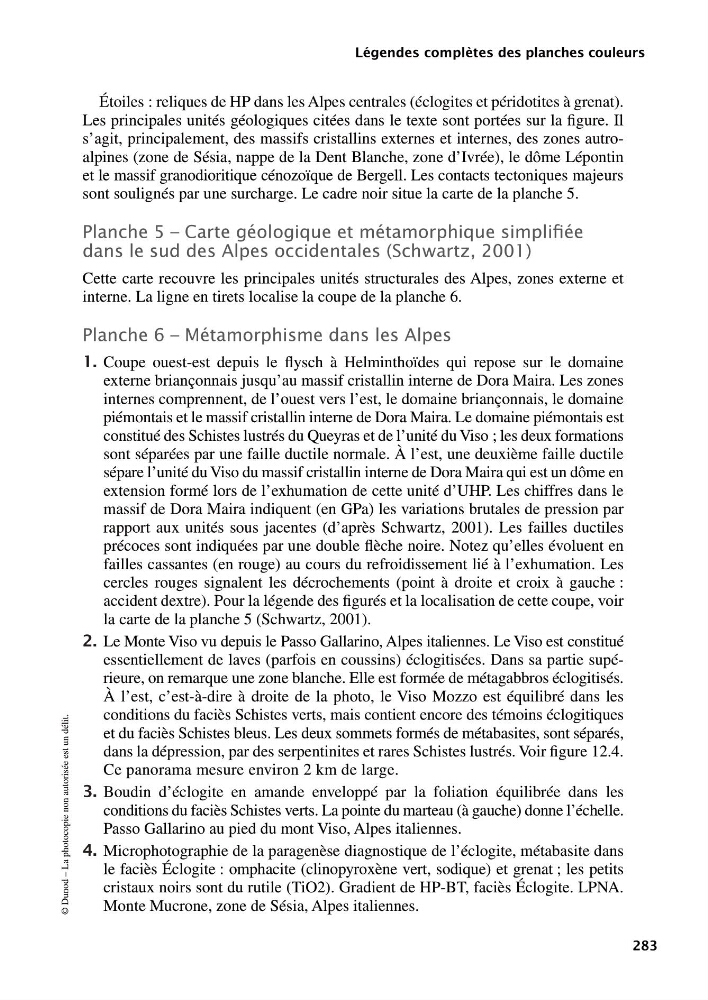

Légendes complètes des planches couleurs
Étoiles : reliques de HP dans les Alpes centrales (éclogites et péridotites à grenat).
Les principales unités géologiques citées dans le texte sont portées sur la figure. Il
s’agit, principalement, des massifs cristallins externes et internes, des zones autroalpines (zone de Sésia, nappe de la Dent Blanche, zone d’Ivrée), le dôme Lépontin
et le massif granodioritique cénozoïque de Bergell. Les contacts tectoniques majeurs
sont soulignés par une surcharge. Le cadre noir situe la carte de la planche 5.
Planche 5 – Carte géologique et métamorphique simplifiée
dans le sud des Alpes occidentales (Schwartz, 2001)
Cette carte recouvre les principales unités structurales des Alpes, zones externe et
interne. La ligne en tirets localise la coupe de la planche 6.
Planche 6 – Métamorphisme dans les Alpes
1. Coupe ouest-est depuis le flysch à Helminthoïdes qui repose sur le domaine
externe briançonnais jusqu’au massif cristallin interne de Dora Maira. Les zones
internes comprennent, de l’ouest vers l’est, le domaine briançonnais, le domaine
piémontais et le massif cristallin interne de Dora Maira. Le domaine piémontais est
constitué des Schistes lustrés du Queyras et de l’unité du Viso ; les deux formations
sont séparées par une faille ductile normale. À l’est, une deuxième faille ductile
sépare l’unité du Viso du massif cristallin interne de Dora Maira qui est un dôme en
extension formé lors de l’exhumation de cette unité d’UHP. Les chiffres dans le
massif de Dora Maira indiquent (en GPa) les variations brutales de pression par
rapport aux unités sous jacentes (d’après Schwartz, 2001). Les failles ductiles
précoces sont indiquées par une double flèche noire. Notez qu’elles évoluent en
failles cassantes (en rouge) au cours du refroidissement lié à l’exhumation. Les
cercles rouges signalent les décrochements (point à droite et croix à gauche :
accident dextre). Pour la légende des figurés et la localisation de cette coupe, voir
la carte de la planche 5 (Schwartz, 2001).
2. Le Monte Viso vu depuis le Passo Gallarino, Alpes italiennes. Le Viso est constitué
essentiellement de laves (parfois en coussins) éclogitisées. Dans sa partie supérieure, on remarque une zone blanche. Elle est formée de métagabbros éclogitisés.
À l’est, c’est-à-dire à droite de la photo, le Viso Mozzo est équilibré dans les
conditions du faciès Schistes verts, mais contient encore des témoins éclogitiques
et du faciès Schistes bleus. Les deux sommets formés de métabasites, sont séparés,
dans la dépression, par des serpentinites et rares Schistes lustrés. Voir figure 12.4.
Ce panorama mesure environ 2 km de large.
3. Boudin d’éclogite en amande enveloppé par la foliation équilibrée dans les
conditions du faciès Schistes verts. La pointe du marteau (à gauche) donne l’échelle.
Passo Gallarino au pied du mont Viso, Alpes italiennes.
4. Microphotographie de la paragenèse diagnostique de l’éclogite, métabasite dans
le faciès Éclogite : omphacite (clinopyroxène vert, sodique) et grenat ; les petits
cristaux noirs sont du rutile (TiO2). Gradient de HP-BT, faciès Éclogite. LPNA.
Monte Mucrone, zone de Sésia, Alpes italiennes.
